Número de orden: 79 5236 33 04

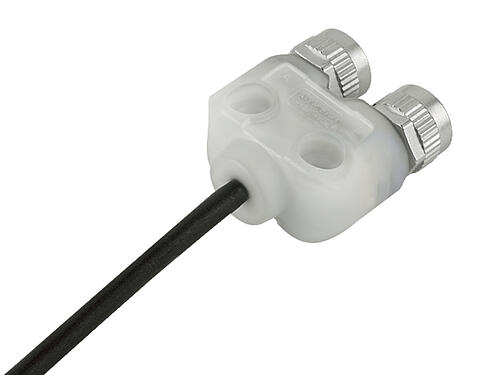

Conexión de cables distribuidor doble, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, UL, M12x1,0, PUR, negro, 4 x 0,25 mm², 2 m
M12, serie 765, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 79 5236 33 04 |
| Diseño de conector | distribuidor doble |
| Longitud del cable | 2 m |
| Versión | Distribuidor |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP68 |
| Área de la sección transversal | 0,25 mm² / AWG 24 |
| Rango de temperatura desde / hasta | -25 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 79.00 |
| Número de arancel aduanero | 85444290 |
Parámetros eléctricos
másmenos| Voltaje nominal | 30 V |
| Voltaje de impulso nominal | 800 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PUR |
| Material de contacto | CuZn (latón) / CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Fundición de zinc niquelada |
| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 7.0 | EC001855 |
Declaraciones de conformidad
másmenos| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 4,5 mm |
| Sección transversal | 4 x 0,25 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | PVC |
| Estructura de un solo cable | 32 x 0,10 mm |
| Color del cable | negro |
| Propiedades electricas | |
| Resistencia del conductor | 79.9 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Ciclos de flexión | 0,3 millones |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -5 °C / 80 °C |
| Cable de rango de temperatura fijo de / a | -25 °C / 80 °C |
| Otras características | |
| Libre de halógeno | no |
Aviso general de exención de responsabilidad
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
