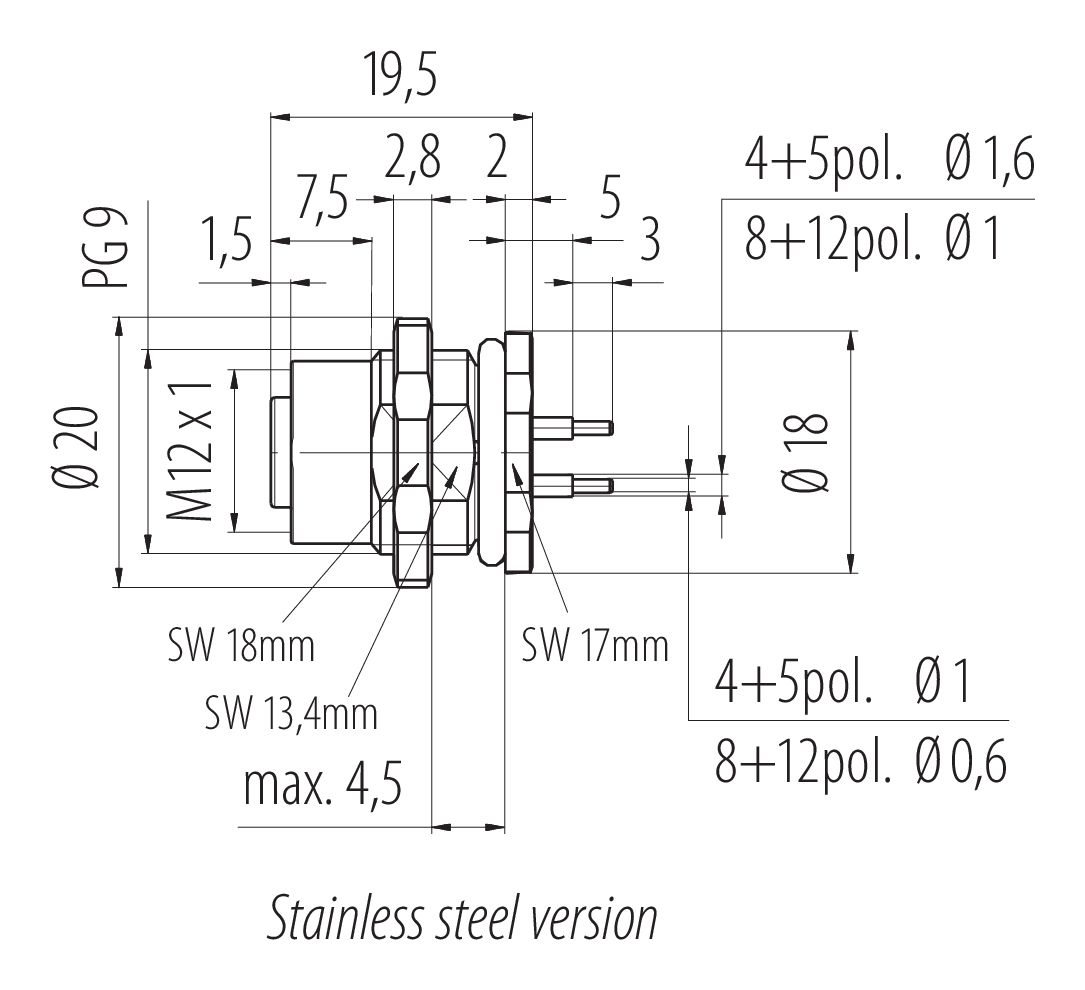

  4. M12 Toma de brida, Número de contactos: 5, sin blindaje, THT, IP68, UL, PG 9, atornillable por delante, Acero inoxidable
Número de parte: 86 2532 1100 00005

M12 Toma de brida, Número de contactos: 5, sin blindaje, THT, IP68, UL, PG 9, atornillable por delante, Acero inoxidable

M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 86 2532 1100 00005
Número de parte antiguo: 09 3442 680 05
Aviso
Tenga en cuenta que, debido al cambio del número de pedido antiguo al nuevo, puede haber desviaciones en las especificaciones técnicas. Si tiene preguntas sobre los detalles del producto, utilice el formulario "Comuníquese con el servicio de atención al cliente" a la derecha.
más
Diseño de conector Toma de brida
Tipo estándar DIN EN 61076-2-101
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación THT
Grado de protección IP68
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Información adicional Acero inoxidable
Peso (gr) 13.98
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 60 V
Voltaje nominal UL 2460
Voltaje de impulso nominal 1500 V
Corriente nominal (40 ° C) 4 A (3 A UL)
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material de la carcasa Acero inoxidable
Material del cuerpo de contacto PA negro
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
Longitud de contacto 6,0 mm
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 85691a8b-3036-43e9-93fd-00e8f03ac130
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  7. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
  8. El usuario debe tomar las precauciones de seguridad adecuadas para garantizar que el conector no pueda desconectarse accidentalmente. Además, el usuario debe asegurarse de que el cable está adecuadamente asegurado.
