  4. M12 Connecteur femelle, Contacts: 2+7, surmoulé sur le câble, IP67, PUR, noir, Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26), 1,85 m
Référencee: 77 8730 0000 30709-0185

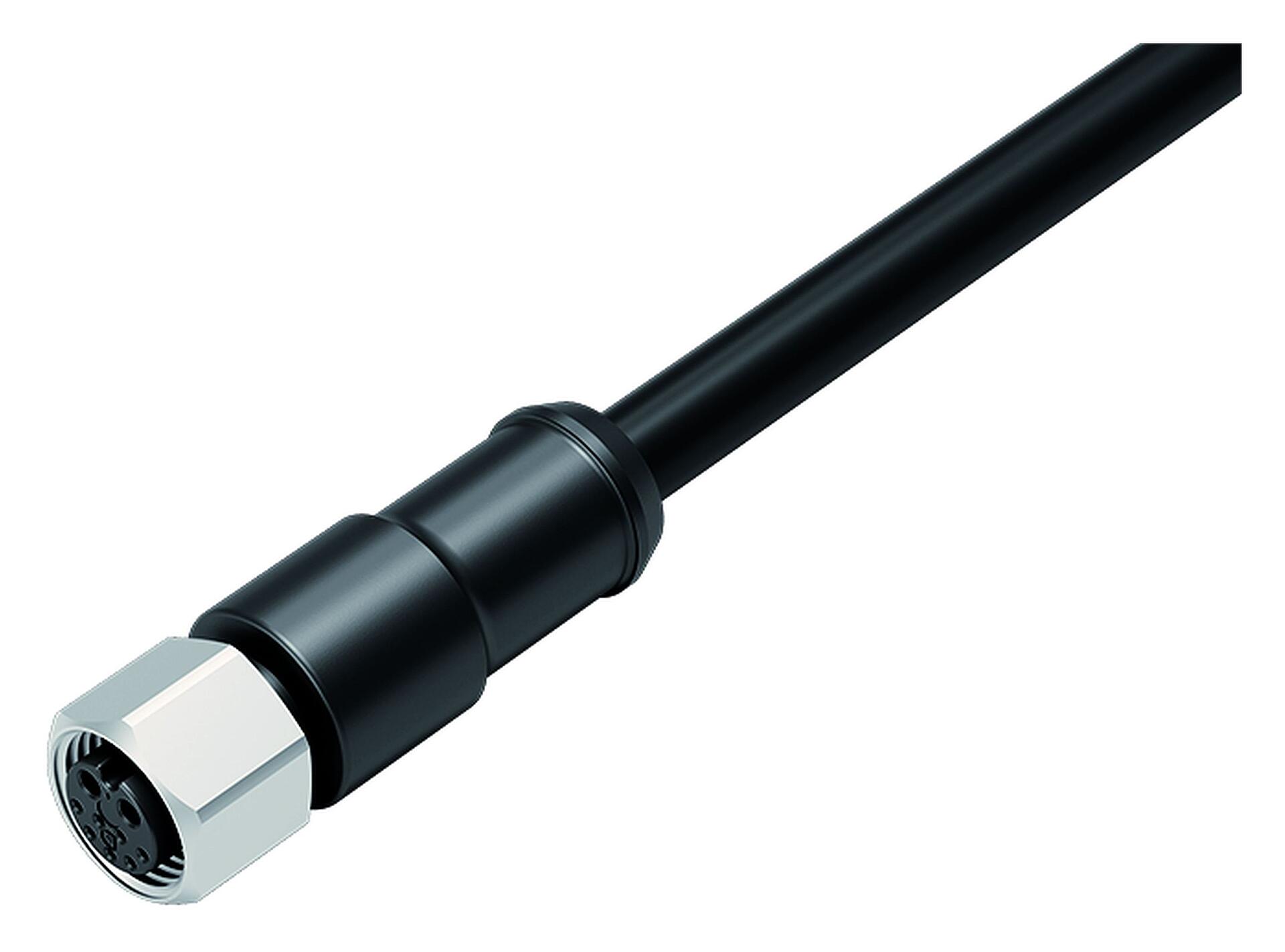

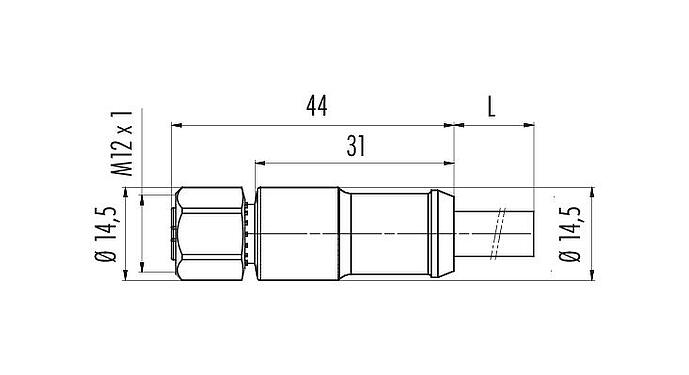

M12 Connecteur femelle, Contacts: 2+7, surmoulé sur le câble, IP67, PUR, noir, Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26), 1,85 m

M12 Hybride, série 767, Technologie d’automatisation - transmission de données
Comparatif
Téléchargements
Ce connecteur femelle avec verrouillage à vis et un nombre de broches de 2+7 est selon sa classe de protection IP69 Étanche à la poussière et une protection complète contre les contacts et la protection contre l'eau lors du nettoyage à haute pression/jet de vapeur, spécifique pour les véhicules routiers. Il peut être utilisé dans des zones avec un degré de pollution de 2. Dans des endroits où des salissures légères et non conductrices peuvent se produire, mais une conductivité temporaire due à la condensation doit être attendue dans certains cas. Avec des plages de températures de -25 °C/85 °C, ce connecteur femelle hybride M12 est conçu à la fois pour le froid intense et la chaleur intense. En raison de la tension nominale qualifiée de Puissance : 63 V, Signal : 0,5 A et du courant nominal de 0,5 A Signal / 12 A Puissance, il est parfaitement adapté à son domaine d'application.
Caractéristiques générales
Plusless
Référence 77 8730 0000 30709-0185
Design du connecteur Connecteur femelle
Longueur du câble 1,85 m (D'autres longueurs sont possibles sur demande).
Version Connecteur femelle droite
Verrouillage du connecteur visser
Connexion surmoulé sur le câble
Indice de protection IP67
Aire de section transversale Alimentation : 0,75-1,5 mm², Signal : 0,14-0,25 mm² / Alimentation : AWG 20-18, Signal : AWG 26-24
Plage de températures de/à -25 °C / 85 °C
Durée de vie mécanique > 100 Cycles d'accouplement
Poids (g) 131.00
Numéro de tarif douanier 85444290
Pays d'origine DE
Tension nominale Alimentation : 63 V, Signal : 12.5 V
Tension de choc nominale Alimentation : 800 V, Signal : 500 V
Courant nominal (40 °C) 12 A Power / 0,5 A Signal
Degré d’encrassement 2
Catégorie de surtension II
Groupe de matériau isolant I
Matériau du boîtier PUR
Matériau du corps de contact TPU
Matériau du contact CuSn (bronze)
Revêtement du contact Au (or)
Matériel de verrouillage Acier inoxydable
REACH SVHC CAS 7439-92-1 (Lead)
Numéro SCIP 667d0eb9-2eb5-4a44-94b0-ec902c875192
ETIM 9.0 EC002638
Spécifications du câble
Plusless
Structure du câble
Diamètre de câble 7,0 mm
Section transversale Power: 2 x 0,75 (AWG 18), Signal: 7 x 0,14 (AWG 26)
Matériau de la gaine PUR
Isolation du toron PP
Structure du toron 2 x 0,75 mm² / 7 x 0,14 mm²
Couleur du câble noir
Propriétés mécaniques
Rayon de courbure de câble fixe 3 x Ø
Rayon de courbure de câble mobile 9 x Ø
Propriétés thermiques
Plage de temp. câble en mouvem. de/à -20 °C / 60 °C
Plage de temp. câble fixe de/à -40 °C / 85 °C
Avis général de non-responsabilité
  1. Le connecteur ne doit pas être branché ou débranché sous charge. Le non-respect et l'utilisation inappropriée peuvent entraîner des dommages corporels.
  2. Les connecteurs ont été développés pour des applications dans l'ingénierie des usines, le contrôle et la construction d'équipements électriques. Il incombe à l'utilisateur de vérifier si les connecteurs peuvent également être utilisés dans d'autres domaines d'application.
  3. Pour éviter l'ouverture involontaire du connecteur, lorsqu'il est utilisé dans des circuits dont la tension est dangereuse au toucher, le fil entre le boîtier et la tête du connecteur doit être fixé avec un adhésif cyanoacrylate approprié. Ceci ne s'applique pas aux connecteurs utilisés dans les circuits SELV et PELV selon la norme IEC 61140 (EN 61140, VDE 0140-1).
  4. Les connecteurs utilisés dans des circuits dont la tension est dangereuse pour le toucher ne peuvent être installés et utilisés que par des personnes ayant une formation en électrotechnique ou sous leur supervision, en tenant compte des réglementations et normes applicables.
  5. Des précautions de sécurité appropriées doivent être prises par l'utilisateur pour s'assurer que le connecteur ne peut pas être débranché accidentellement.
  6. Les connecteurs avec une protection de boîtier IP67 et IP68 ne sont pas adaptés à une utilisation sous l'eau. En cas d'utilisation à l'extérieur, les connecteurs doivent être protégés séparément contre la corrosion. Pour plus d'informations sur les degrés de protection IP, veuillez vous référer au centre de téléchargement "Informations techniques.
  7. Le connecteur n'est pas adapté aux tensions du secteur Veuillez observer le degré de pollution et la catégorie de surtension. Pour plus d'informations, veuillez vous référer au centre de téléchargement "Informations techniques".
