  3. M18
  4. M18 Enchufe adaptador, Número de contactos: 4, sin blindaje, soldadura, IP67
Número de parte: 09 0443 00 04

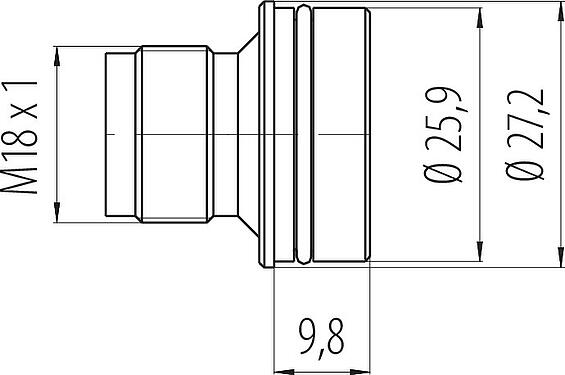

M18 Enchufe adaptador, Número de contactos: 4, sin blindaje, soldadura, IP67

M18, serie 714, Tecnología de automatización - voltaje y fuente de alimentación
Comparar el producto
Descargas
Este enchufe adaptador con cierre de rosca y un número de patillas de 4 está protegido, según su clase de protección IP67, estanco al polvo y tiene protección completa contra el contacto y protección contra la inmersión temporal. Se puede utilizar en zonas con un grado de contaminación de 3. En lugares donde se pueda producir contaminación que sea conductora o pueda convertirse en conductora por condensación. Con rangos de temperatura de -25 °C/85 °C, este enchufe adaptador M18 sin apantallar está diseñado tanto para el frío intenso como para el calor intenso. Gracias a la tensión nominal cualificada de 250 V y a la corriente nominal de 16 A está perfectamente adaptado a su campo de aplicación.
Características generales
másmenos
Número de parte 09 0443 00 04
Diseño de conector Enchufe adaptador
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación soldadura
Grado de protección IP67
Área de la sección transversal 1,50 mm² / AWG 16
Rango de temperatura desde / hasta -25 °C / 85 °C
Operacion mecanica > 50 ciclos de conexión
Peso (gr) 7.68
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 250 V
Voltaje de impulso nominal 4000 V
Corriente nominal (40 ° C) 16,0 A
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material de la carcasa PA
Material del cuerpo de contacto PA
Material de contacto CuZn (latón)
Chapado de contacto CuSnZn (Optalloy)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP aa8bd4bf-e062-4aa0-98c0-24c963bc7d22
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Directiva de baja tensión 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  4. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  5. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  6. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
