Filtrar productos
Número de contactos
Esto indica el número de contactos que tiene el conector.
Bloquear
El sistema de cierre describe cómo se unen los elementos de clavija y encaje.
  • 1/2 UNF1/2″ UNF es una unidad de medida americana. En el caso de los conectores, se refiere al tamaño del hilo de cierre.
  • 7/8"7/8″ es una unidad de medida americana. En el caso de los conectores, se refiere al tamaño del hilo de cierre.
  • M12Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M16Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M18Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M25Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M5Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M8Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M9Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • Push PullLa conexión puede ser bloqueada simplemente empujando. Para liberar la conexión, la manga del conector debe ser tirada hacia atrás.
  • RD24Los conectores están atornillados. RD significa rosca redonda.
  • RD30Los conectores están atornillados. RD significa rosca redonda.
Grado de protección
Los grados de protección según la norma IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
  • IP20Protege contra el contacto con los dedos y contra los cuerpos extraños de Ø > 12,5 mm. No protege contra el agua.
  • IP40Protege contra el contacto con herramientas, alambres y otros objetos similares de Ø > 1 mm y contra la intrusión de cuerpos extraños de Ø > 1 mm. No protege contra el agua.
  • IP65Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra las salpicaduras de agua (chorro) desde cualquier ángulo.
  • IP67Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua en inmersión temporal (profundidad: 1 m; duración: 30 minutos).
  • IP68Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua en inmersión sostenida (profundidad: 2 m; duración: 24 horas), especificación de requisitos por acuerdo entre el productor y el usuario.
  • IP68/IP69K <u>IP68:</u> Vollständiger Schutz gegen Berührung, Schutz gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweiligem Untertauchen (Dauer: 24 Stunden Tiefe: 2 m Wassertiefe), Anforderung nach Absprache zwischen Hersteller und Anwender.<br/><br/><u>IP69K:</u> Vollständiger Schutz gegen Berührung, Schutz gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei starkem Druck (8.000 - 10.000 kPa) aus einer Düse bzw. Dampfstrahlreinigung aus jeder Richtung.
  • IP69KProtege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua a alta presión (8.000-10.000 kPa) de un chorro o de la limpieza por chorro de vapor desde cualquier dirección.
Versión
La elección de la versión permite definir ciertas especificaciones técnicas, por ejemplo el tipo de salida de cable o el tamaño.
Tipo de instalación

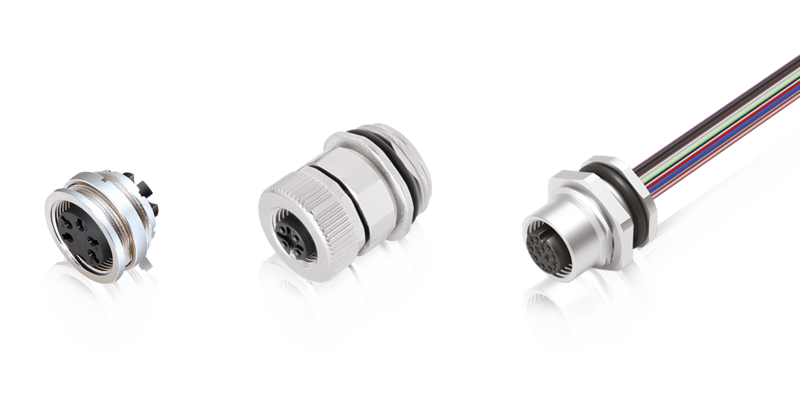

Los conectores se diferencian por el tipo de instalación: los que se montan en la carcasa de un dispositivo (montaje en panel) y los que se fijan a los cables
EMV
La compatibilidad electromagnética (EMC) significa que un conector está blindado o apantallado. Esto es necesario cuando es necesario proteger las señales o datos conducidos por el conector, así como para proteger los dispositivos externos, de las perturbaciones debidas a los efectos electromagnéticos.
Segmento de producto
áreas de aplicación o tipo de conector.
  • LEDLámparas de máquina LED para uso industrial con IP69K. Versiones en varias longitudes con carcasas de aluminio o acero inoxidable.
  • PowerConectores de energía para altas corrientes y voltajes.
Codificación
Los elementos del conector, el pin y el zócalo, deben alinearse en su forma entre sí (codificación) antes de bloquearse. Esto previene el desajuste.
  • M12-AEsta codificación ha existido desde que los conectores M12 comenzaron a aumentar su prevalencia. Su tamaño normalizado según la norma DIN EN 61076-2-101, con 4, 5, 8, 12 o 17 contactos, permite numerosas aplicaciones posibles, desde la alimentación hasta la transmisión de datos.
  • M12-BEsta codificación fue desarrollada, estandarizada y utilizada de acuerdo con la norma DIN EN 61076-2-101 como una de las primeras para el cableado del bus de campo - por ejemplo, PROFIBUS - con 4 o 5 contactos. Originalmente incluía un contacto PE que permitía su uso para la alimentación eléctrica. Entretanto, la norma ha sido adaptada y se ha eliminado el contacto PE.
  • M12-DEsta codificación fue desarrollada como un conector apantallado de 4 contactos y estandarizado de acuerdo con la norma DIN EN 61076-2-101 como uno de los primeros para el cableado del bus de campo - por ejemplo, PROFINET. Se utiliza para la transmisión de datos a velocidades de hasta 100 Mbit/s. La transmisión de datos es cada vez más frecuente y por lo tanto cada vez más importante.
  • M12-KLa codificación M12 K es una codificación de potencia diseñada para voltajes de hasta 630 V AC. Permite el uso de conductores de hasta 5 mm².
  • M12-LEl M12 L-Coding es una codificación de potencia diseñada para corrientes de hasta 16 A. Permite el uso de conductores de hasta 5 mm².
  • M12-SEl M12 S-Coding es una codificación de potencia diseñada para voltajes de hasta 630 V AC. Permite el uso de conductores de hasta 5 mm²
  • M12-TEl M12 T-Coding es una codificación de potencia diseñada para corrientes de hasta 16 A. Permite el uso de conductores de hasta 5 mm².
  • M12-USOriginaria de los EE.UU., esta codificación está normalizada según la norma DIN EN 61076-2-101 con 3 a 6 contactos. Incluye un contacto PE principal. Se utiliza en los sensores de CA, que estaban muy extendidos en los EE.UU.
  • M12-XEsta codificación fue desarrollada especialmente como un conector blindado de 8 contactos para aplicaciones de cableado de datos con grandes cantidades de datos y tasas de transmisión de datos - por ejemplo, PROFINET. Estandarizados según la norma DIN EN 61076-2-109, los conectores se caracterizan por un grado de protección comparativamente alto y se utilizan para la transmisión de datos a velocidades de hasta 10 Gbit/s. La transmisión de datos a nivel mundial es cada vez más frecuente y, por lo tanto, cada vez más importante.
  • M8Disponible en código A y B (5 contactos). La codificación D está actualmente en preparación.
  • M8-BCódigo B (5 contactos).
Terminación
El tipo de terminación determina cómo se pueden unir los cables, los cables individuales o los PCB con el conector.
