Tecnología de automatización - sensores y actuadores
Filtrar productos
Número de contactos
Esto indica el número de contactos que tiene el conector.
Bloquear
El sistema de cierre describe cómo se unen los elementos de clavija y encaje.
  • M12 Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M5 Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
  • M8 Los conectores se pueden atornillar para asegurar la conexión. La M es la rosca métrica y el número es el diámetro exterior.
Grado de protección
Los grados de protección según la norma IEC60529 se aplican a varios artículos y proporcionan información sobre la protección contra la intrusión de agua y sólidos como el polvo.
  • IP20 Protege contra el contacto con los dedos y contra los cuerpos extraños de Ø > 12,5 mm. No protege contra el agua.
  • IP40 Protege contra el contacto con herramientas, alambres y otros objetos similares de Ø > 1 mm y contra la intrusión de cuerpos extraños de Ø > 1 mm. No protege contra el agua.
  • IP65 Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra las salpicaduras de agua (chorro) desde cualquier ángulo.
  • IP67 Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua en inmersión temporal (profundidad: 1 m; duración: 30 minutos).
  • IP68 Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua en inmersión sostenida (profundidad: 2 m; duración: 24 horas), especificación de requisitos por acuerdo entre el productor y el usuario.
  • IP68/IP69K <u>IP68:</u> Vollständiger Schutz gegen Berührung, Schutz gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei zeitweiligem Untertauchen (Dauer: 24 Stunden Tiefe: 2 m Wassertiefe), Anforderung nach Absprache zwischen Hersteller und Anwender.<br/><br/><u>IP69K:</u> Vollständiger Schutz gegen Berührung, Schutz gegen Eindringen von Staub. Schutz gegen das Eindringen von Wasser bei starkem Druck (8.000 - 10.000 kPa) aus einer Düse bzw. Dampfstrahlreinigung aus jeder Richtung.
  • IP69K Protege completamente contra el tacto y contra la intrusión de polvo. Protege contra la intrusión de agua a alta presión (8.000-10.000 kPa) de un chorro o de la limpieza por chorro de vapor desde cualquier dirección.
Versión
La elección de la versión permite definir ciertas especificaciones técnicas, por ejemplo el tipo de salida de cable o el tamaño.
Tipo de instalación
Los conectores se diferencian por el tipo de instalación: los que se montan en la carcasa de un dispositivo (montaje en panel) y los que se fijan a los cables
EMV
La compatibilidad electromagnética (EMC) significa que un conector está blindado o apantallado. Esto es necesario cuando es necesario proteger las señales o datos conducidos por el conector, así como para proteger los dispositivos externos, de las perturbaciones debidas a los efectos electromagnéticos.
Segmento de producto
áreas de aplicación o tipo de conector.
Codificación
Los elementos del conector, el pin y el zócalo, deben alinearse en su forma entre sí (codificación) antes de bloquearse. Esto previene el desajuste.
  • M12-A Esta codificación ha existido desde que los conectores M12 comenzaron a aumentar su prevalencia. Su tamaño normalizado según la norma DIN EN 61076-2-101, con 4, 5, 8, 12 o 17 contactos, permite numerosas aplicaciones posibles, desde la alimentación hasta la transmisión de datos.
  • M12-B Esta codificación fue desarrollada, estandarizada y utilizada de acuerdo con la norma DIN EN 61076-2-101 como una de las primeras para el cableado del bus de campo - por ejemplo, PROFIBUS - con 4 o 5 contactos. Originalmente incluía un contacto PE que permitía su uso para la alimentación eléctrica. Entretanto, la norma ha sido adaptada y se ha eliminado el contacto PE.
  • M8 Disponible en código A y B (5 contactos). La codificación D está actualmente en preparación.
  • M8-B Código B (5 contactos).
Terminación
El tipo de terminación determina cómo se pueden unir los cables, los cables individuales o los PCB con el conector.
  1. Productos
  2. Tecnología de automatización - sensores y actuadores

Tecnología de automatización: sensores y actuadores

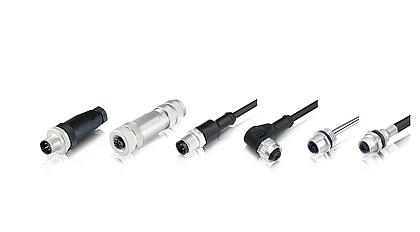

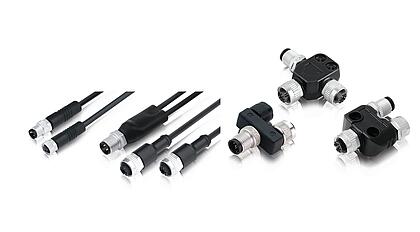

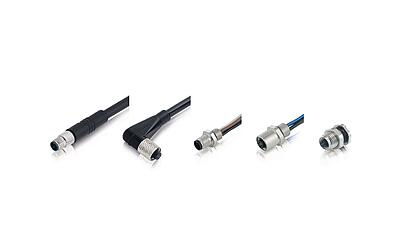

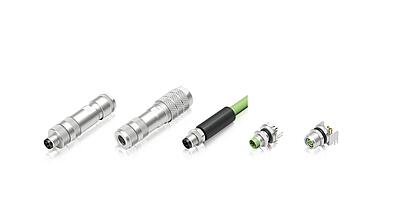

Estos sistemas de conectores ofrecen la solución perfecta para los sensores y actuadores en muchas ramas de la industria. Ofrecemos conectores desde IP40 hasta IP69K, muchos de ellos con aprobación de UL, VDE y Ecolab, así como modelos conformes a la FDA. Los usuarios pueden pedir conectores circulares con 2 a 12 contactos y varias opciones de terminación, incluyendo soldadura, engarce, soldadura por inmersión, cable y terminación de alambre trenzado. Los conectores con cierre de rosca M5, M8 y M12 están disponibles en versiones rectas, angulares y con brida. Además de los conectores duales y los distribuidores duales, también hay una gran selección de cables de conexión.

Características:

• 2 a 12 polos
• IP40 a IP69K
• Cierre de rosca
• Fácil de montar
• Aprobación de UL, VDE y Ecolab
• Líneas de conexión
• Las versiones compatibles con la FDA
