Número de parte: 08 3090 000 001
Cable, Número de contactos: 4 cables, blindado, PVC, gris, 4 x 0,34 mm², longitud variable
Cable de PVC, serie 769, Cable
Características generales
másmenos| Número de parte | 08 3090 000 001 |
| Diseño de conector | Cable |
| Longitud del cable | longitud variable |
| Versión | Cable |
| Peso (gr) | 0.00 |
| Número de arancel aduanero | 85444995 |
Parámetros eléctricos
másmenos| Cumplimiento de EMV | blindado |
Material
másmenos| REACH SVHC |
None (No pollutants) |
| PFAS presentes | SCIP-number not available |
Datos de cable

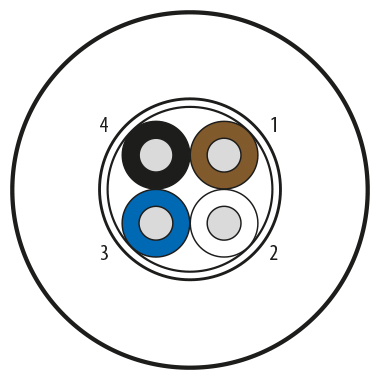

másmenos| Estructura del cable | |
| Diámetro del cable | 5,4 mm |
| Sección transversal | 4 x 0,34 mm² |
| carcasa de material | PVC |
| Aislamiento de un solo cable | PVC Y18 (105 °C) según UL1731 |
| Estructura de un solo cable | 42 x 0,10 mm |
| Color del cable | gris |
| Propiedades electricas | |
| Resistencia de aislamiento del cable | > 100 Ω/Km |
| Tensión de funcionamiento | ≤ 300 V |
| Voltaje de prueba de cable | ≥ 2500 V efectivo |
| Resistencia del conductor | 57 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Ciclos de flexión | > 2 millones |
| Aceleración permitida | máx. 5 m/s² + 1 m/s² |
| Distancia de viaje, horizontal | a 5 m/s² -> 5 m |
| Distancia de viaje, vertical | a 5 m/s² -> 2 m |
| Velocidad de viaje | a 5 m de camino horizontal -> 200 m/min |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -5 °C / 105 °C (UL +105 °C) |
| Cable de rango de temperatura fijo de / a | -40 °C / 105 °C (UL +105 °C) |
| Otras características | |
| Libre de halógeno | no |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-90 |
| ETIM 9.0 | EC002638 |
