Número de parte: 09 6313 000 09

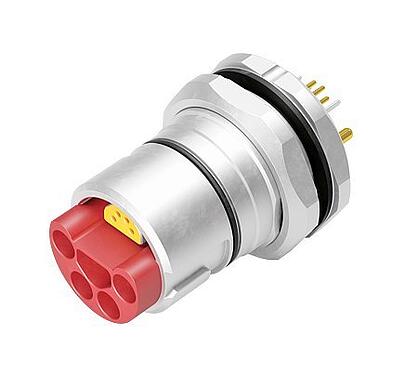

B23 Enchufe de brida, Número de contactos: 9 (4+PE + 4), THT, IP65/IP67, Montaje en pared, ENP: Pin de alimentación / Conector de datos
B23, serie 523, Conectores de potencia
Características generales
másmenos| Número de parte | 09 6313 000 09 |
| Diseño de conector | Enchufe de brida |
| Tipo estándar | DIN EN IEC 61076-2-118 |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | Bayoneta |
| Terminación | THT |
| Grado de protección | IP65/IP67 |
| Rango de temperatura desde / hasta | -30 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 82.69 |
| Número de arancel aduanero | 85366990 |
Parámetros eléctricos
másmenos| Voltaje nominal | Potencia: 630 V, Datos: 50 V |
| Voltaje de impulso nominal | Potencia: 1500 V, Datos: 800 V |
| Corriente nominal (40 ° C) | 26 A Potencia / 4 A Datos |
| Grado de contaminación | 2 |
Material
másmenos| Material de la carcasa | Fundición de zinc niquelada |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuZn (latón sin plomo) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Fundición de zinc niquelada |
| REACH SVHC |
NK (Nicht klassifiziert) |
| PFAS presentes | SCIP-number not available |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | EN 60529:1991 | EN 60204-1:2018 |
