Número de orden: 09 0058 70 03

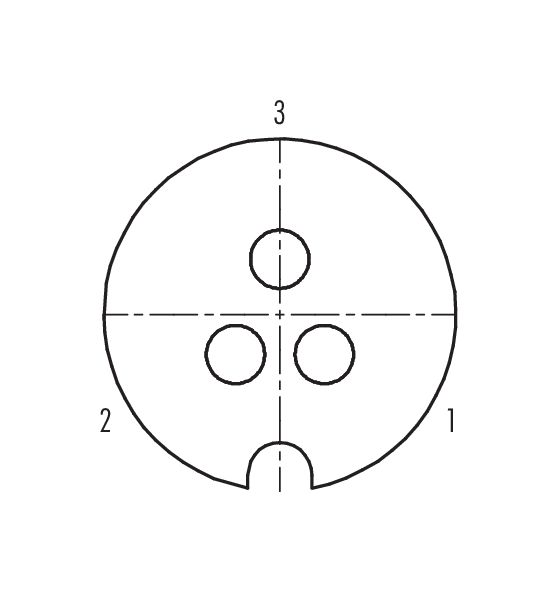

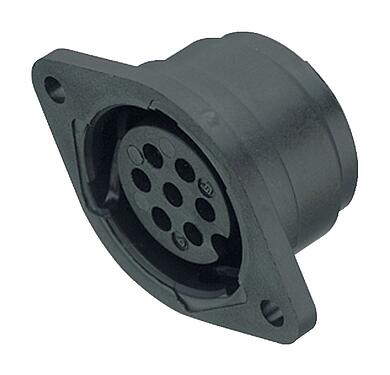

Bayoneta Toma de brida, Número de contactos: 3, blindable, soldadura, IP40
Bayoneta, serie 690, Conectores de potencia

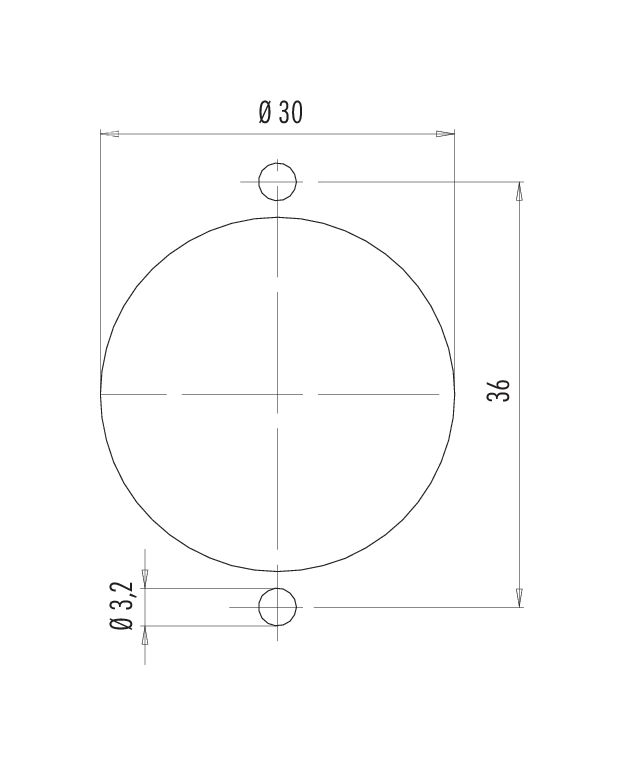

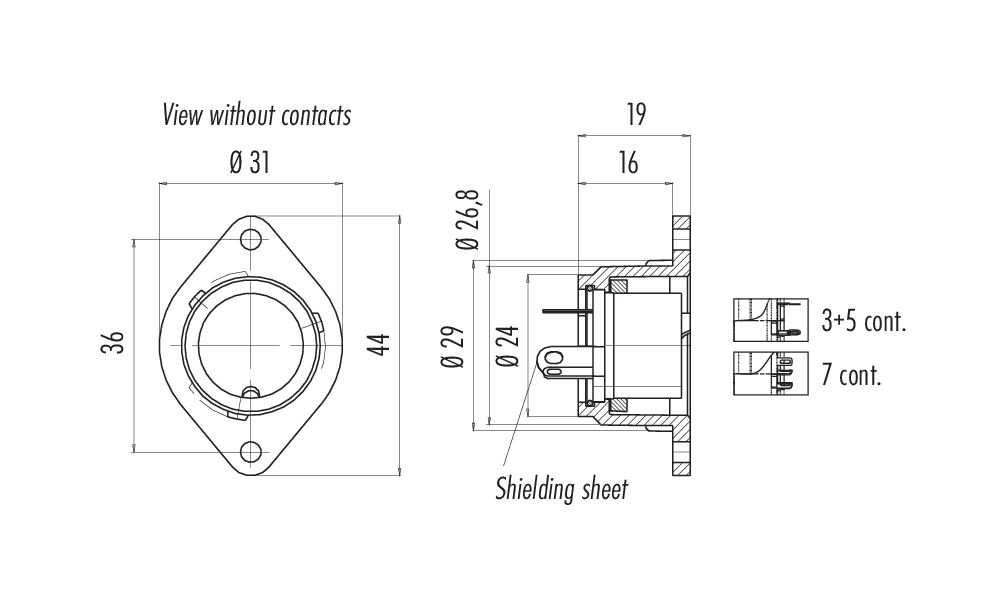

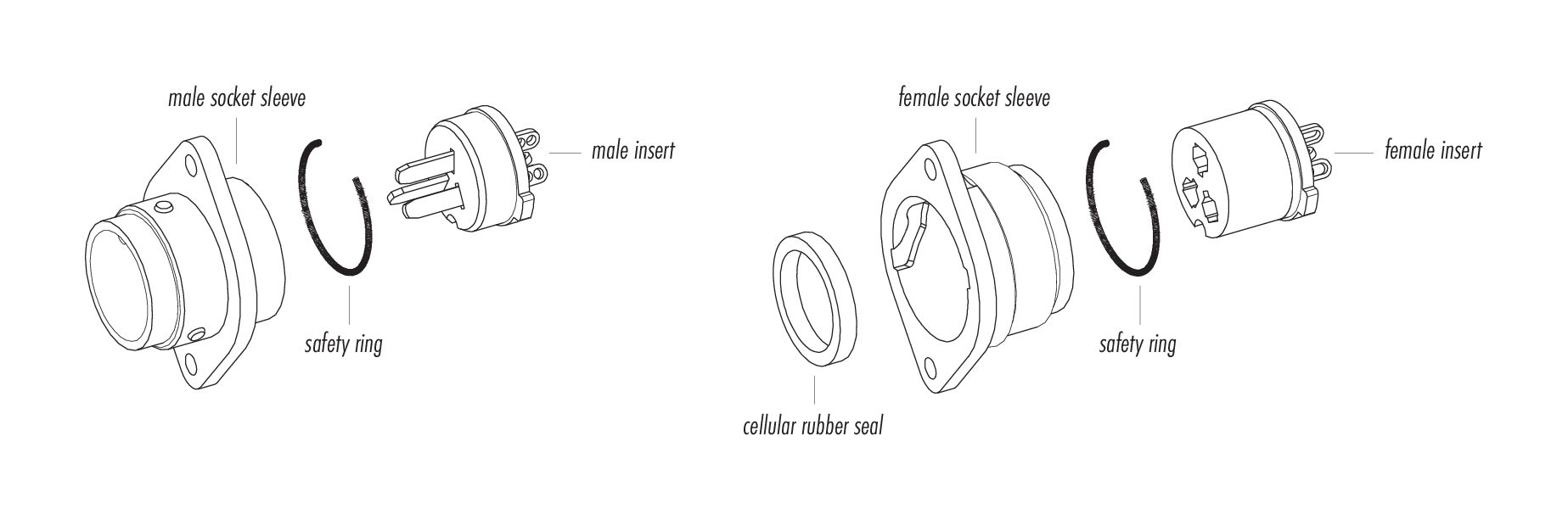

Vista en 3D(Haga clic para activar)
Este toma de brida con sistema de cierre de bayoneta y un número de patillas de 3 está protegido, según su clase de protección IP40, contra cuerpos extraños sólidos y contra el acceso con un cable. No está protegido contra el agua. Se puede utilizar en zonas con un grado de contaminación de 1. En lugares donde no hay suciedad o ésta es leve, pero no conductora. La contaminación no influye. Con rangos de temperatura de -40 °C/85 °C, este toma de brida de bayoneta apantallable está diseñado tanto para frío intenso como para calor intenso. Gracias a la tensión nominal cualificada de 250 V y a la corriente nominal de 10,0 A está perfectamente adaptado a su campo de aplicación.
Características generales
másmenos| Número de orden | 09 0058 70 03 |
| Diseño de conector | Toma de brida |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | Bayoneta |
| Terminación | soldadura |
| Grado de protección | IP40 |
| Área de la sección transversal | 2,50 mm² / AWG 14 |
| Rango de temperatura desde / hasta | -40 °C / 85 °C |
| Operacion mecanica | > 50 ciclos de conexión |
| Peso (gr) | 13.84 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 2500 V |
| Corriente nominal (40 ° C) | 10,0 A |
| Resistencia de aislamiento | ≥ 10¹⁰ Ω |
| Grado de contaminación | 1 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | III |
| Cumplimiento de EMV | blindable |
| Conexión de pantalla | placa de protección |
Material
másmenos| Material de la carcasa | PBT |
| Material del cuerpo de contacto | PBT (UL94 V-0) |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Ag (plata) |
| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
