Número de parte: 79 0237 20 07

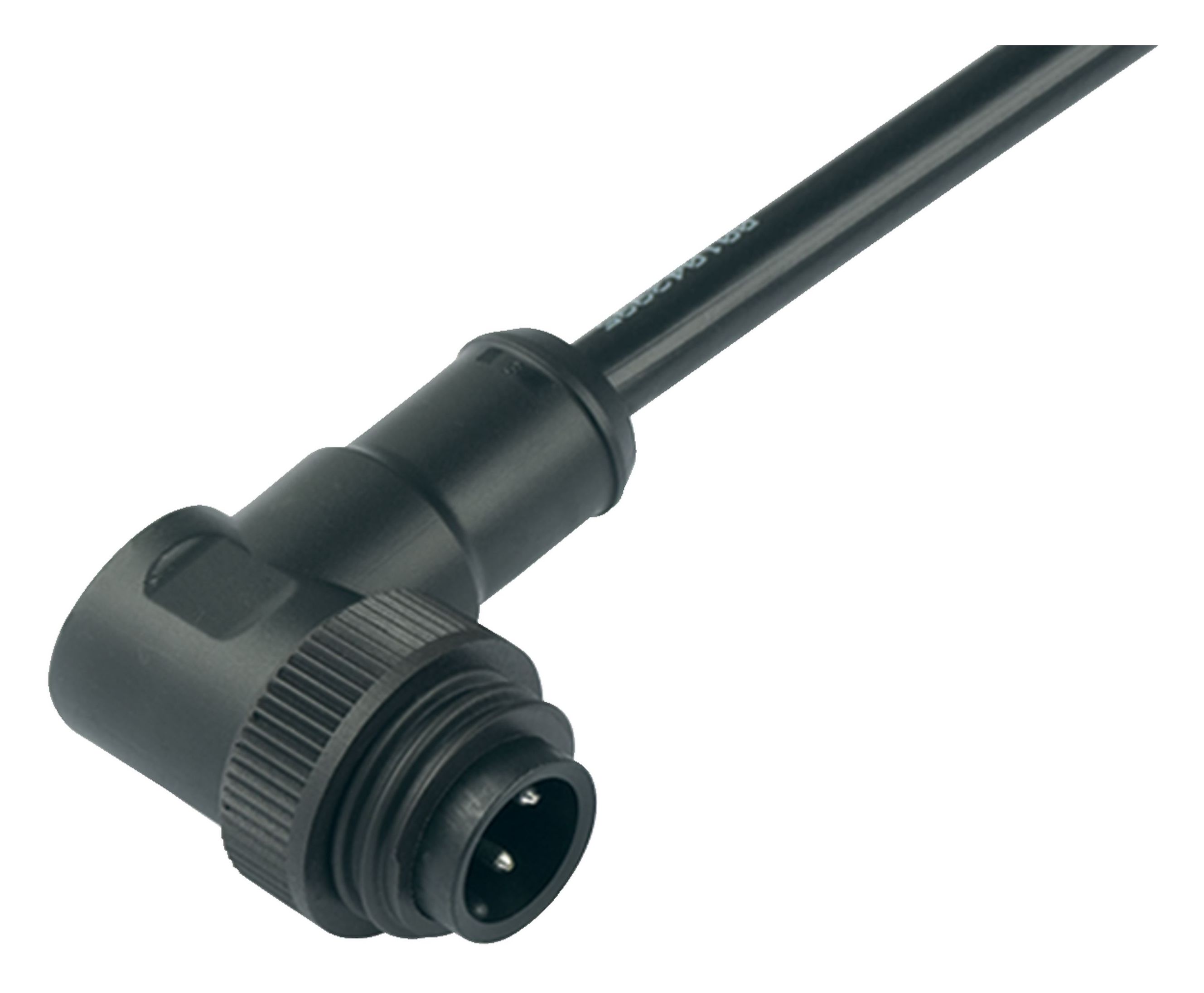

RD24 Conector macho en ángulo, Número de contactos: 6+PE, sin blindaje, moldeado en el cable, IP67, PVC, negro, 7 x 0,75 mm², 2 m

RD24, serie 692, Conectores de potencia
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 79 0237 20 07
Diseño de conector Conector macho en ángulo
Longitud del cable 2 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud).
Versión Conector macho aangular
Sistema de bloqueo de conector tornillo
Terminación moldeado en el cable
Grado de protección IP67
Área de la sección transversal 0,75 mm² / AWG 18
Rango de temperatura desde / hasta -25 °C / 80 °C
Operacion mecanica > 500 ciclos de conexión
Peso (gr) 314.00
Número de arancel aduanero 85444290
País de origen DE
Voltaje nominal 250 V
Voltaje de impulso nominal 4000 V
Corriente nominal (40 ° C) 8,0 A
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material del cuerpo de contacto PA12
Material de contacto CuZn (latón)
Chapado de contacto Ag (plata)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 0073cfce-e1b9-4fa6-962e-ecf98f83a554
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directiva de baja tensión 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Directiva RoHS 2011/65/EU (EN 50581:2012)
Datos de cable
másmenos
Estructura del cable
Sección transversal 7 x 0,75 mm²
carcasa de material PVC
Aislamiento de un solo cable PVC
Estructura de un solo cable 24 x 0,20 mm
Color del cable negro
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a -5 °C / 80 °C
Cable de rango de temperatura fijo de / a -20 °C / 80 °C
Otras características
Libre de halógeno no
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Descargas
Ficha técnica
Ficha técnica 79 0237 20 07
PDF
REACH
79 0237 20 07
PDF
RoHS
79 0237 20 07
PDF
China RoHS
79 0237 20 07
PDF
Declaración de conformidad CE, Directiva de baja tensión
Declaración de conformidad CE
Directiva de baja tensión
PDF
Declaración de conformidad UNKA , Equipo eléctrico
Declaración de conformidad UNKA
Equipo eléctrico
PDF
Declaración de conformidad CE, Directiva RoHS
Declaración de conformidad CE
Directiva RoHS
PDF
Declaración de conformidad UNKA , UK-RoHS
Declaración de conformidad UNKA
UK-RoHS
PDF

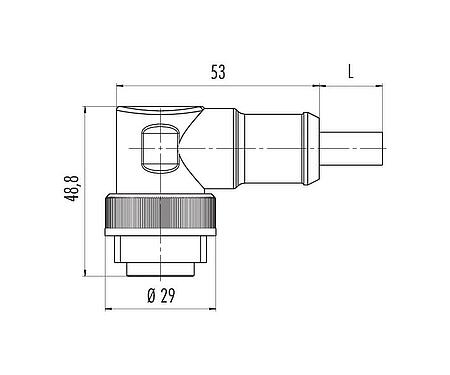

Datos CAD
