  4. RD24 Conector de cable macho, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5
Número de parte: 99 4201 14 07

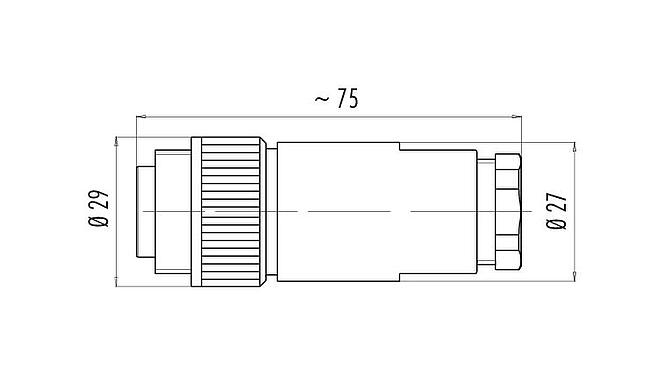

RD24 Conector de cable macho, Número de contactos: 6+PE, 10,0-12,0 mm, sin blindaje, crimpado (los contactos de crimpado deben pedirse por separado), IP67, UL, ESTI+, VDE, PG 13,5

RD24, serie 693, Conectores de potencia
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 99 4201 14 07
Diseño de conector Conector de cable macho
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación crimpado (los contactos de crimpado deben pedirse por separado)
Grado de protección IP67
Área de la sección transversal haga clic aquí para más información
Salida de cable 10,0-12,0 mm
Rango de temperatura desde / hasta -40 °C / 100 °C
Operacion mecanica > 500 ciclos de conexión
Peso (gr) 35.68
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 250 V
Voltaje de impulso nominal 4000 V
Corriente nominal (40 ° C) 10 A (8 A UL)
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material del cuerpo de contacto PBT (UL94 V-0)
Material de contacto dependiendo del contacto de crimpado (accesorio)
REACH SVHC None (No pollutants)
Número SCIP SCIP-number not available
Approvals UL, ESTI+, VDE
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directiva de baja tensión 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
