Número de parte: 09 0315 290 05

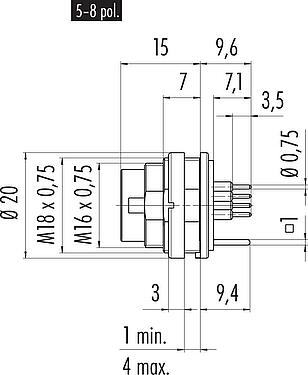

M16 Enchufe de brida, Número de contactos: 5 (05-a), blindable, THT, IP40, atornillable por delante
M16 IP40, serie 680, Conectores miniatura
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 09 0315 290 05 |
| Diseño de conector | Enchufe de brida |
| Tipo estándar | DIN EN 61076-2-106 |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | THT |
| Grado de protección | IP40 |
| Rango de temperatura desde / hasta | -40 °C / 85 °C |
| Operacion mecanica | > 500 ciclos de conexión |
| Peso (gr) | 14.00 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 6,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 1 |
| Categoría de sobrevoltaje | I |
| Grupo de materiales | III |
| Cumplimiento de EMV | blindable |
| Conexión de pantalla | Pin de escudo |
Material
másmenos| Material del cuerpo de contacto | PBT (UL94 V-0) |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Ag (plata) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | bf8339da-5cfe-42e5-bd2f-9d44a304bd3a |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Descargas
Ficha técnica
Ficha técnica 09 0315 290 05
descargar
REACH
09 0315 290 05
descargar
RoHS
09 0315 290 05
descargar
China RoHS
09 0315 290 05
descargar
Datos CAD
Elija su formato preferido
