  4. M16 Conector de cable hembra, Número de contactos: 5 (05-a), 6,0-8,0 mm, blindable, crimpado (los contactos de crimpado deben pedirse por separado), IP40
Número de orden: 99 2014 702 05

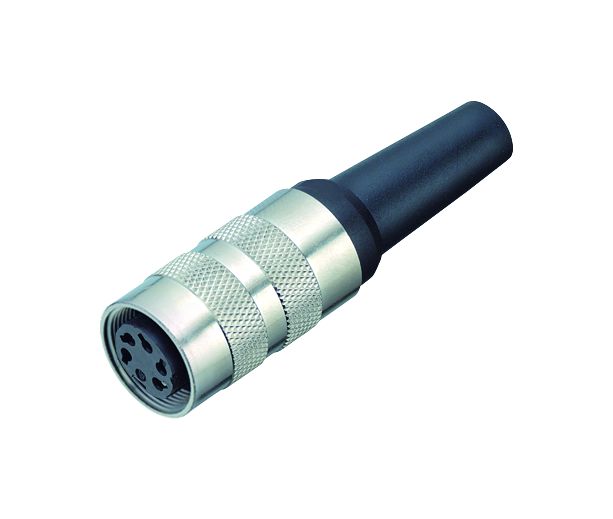

M16 Conector de cable hembra, Número de contactos: 5 (05-a), 6,0-8,0 mm, blindable, crimpado (los contactos de crimpado deben pedirse por separado), IP40

M16 IP40, serie 581, Conectores miniatura
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 99 2014 702 05
Diseño de conector Conector de cable hembra
Tipo estándar DIN EN 61076-2-106
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación crimpado (los contactos de crimpado deben pedirse por separado)
Grado de protección IP40
Área de la sección transversal haga clic aquí para más información
Salida de cable 6,0-8,0 mm
Rango de temperatura desde / hasta -40 °C / 100 °C
Operacion mecanica > 500 ciclos de conexión
Peso (gr) 29.29
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 250 V
Voltaje de impulso nominal 1500 V
Corriente nominal (40 ° C) 5,0 A
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 1
Categoría de sobrevoltaje I
Grupo de materiales III
Cumplimiento de EMV blindable
Conexión de pantalla Abrazadera de cable
Material del cuerpo de contacto PBT (UL94 V-0)
Material de contacto dependiendo del contacto de crimpado (accesorio)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 003fec13-af6c-4031-ab28-9861cd708874
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directiva de bajo voltaje 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
  6. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 50 cNm).
