Empujar tirar Toma de brida, Número de contactos: 8, blindable, soldadura, IP67, atornillable por delante

Ilustración 09 4832 81 08 - Empujar tirar Toma de brida, Número de contactos: 8, blindable, soldadura, IP67, atornillable por delante — Ilustración

Vista en 3D 09 4832 81 08 - Empujar tirar Toma de brida, Número de contactos: 8, blindable, soldadura, IP67, atornillable por delante — Vista en 3D

Descripción del artículo 09 4832 81 08 - Empujar tirar Toma de brida, Número de contactos: 8, blindable, soldadura, IP67, atornillable por delante — Descripción del artículo

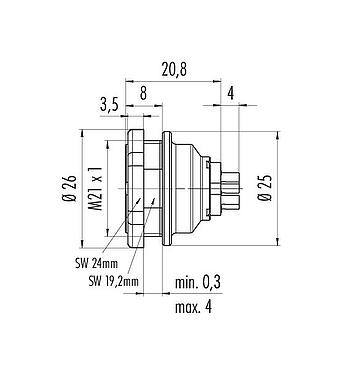

Dibujo a escala 09 4832 81 08 - Empujar tirar Toma de brida, Número de contactos: 8, blindable, soldadura, IP67, atornillable por delante — Dibujo a escala

Muestra de montaje 09 4832 81 08 - Empujar tirar Toma de brida, Número de contactos: 8, blindable, soldadura, IP67, atornillable por delante — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 4832 81 08 - Empujar tirar Toma de brida, Número de contactos: 8, blindable, soldadura, IP67, atornillable por delante — Disposición de los contactos (lado de la conexión)

Número de orden	09 4832 81 08
Diseño de conector	Toma de brida
Versión	Conector hembra recto
Sistema de bloqueo de conector	Push-Pull
Terminación	soldadura
Grado de protección	IP67
Área de la sección transversal	0,75 mm² / AWG 18
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 1000 ciclos de conexión
Peso (gr)	21.46
Número de arancel aduanero	85369010

Voltaje nominal	60 V
Voltaje de impulso nominal	500 V
Corriente nominal (40 ° C)	5,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	1
Categoría de sobrevoltaje	I
Grupo de materiales	III
Cumplimiento de EMV	blindable
Conexión de pantalla	Escudo en el alojamiento

Material del cuerpo de contacto	PBT (UL94 V-0)
Material de contacto	CuSn (bronce)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	423a577e-3d7c-439a-a999-2e380ec22c64

eCl@ss 11.1	27-44-01-09
ETIM 7.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
