Snap-In Distribuidor de 6 vías, Número de contactos: 3, sin blindaje, moldeado en el cable, IP67, 3 x 0,75 mm²

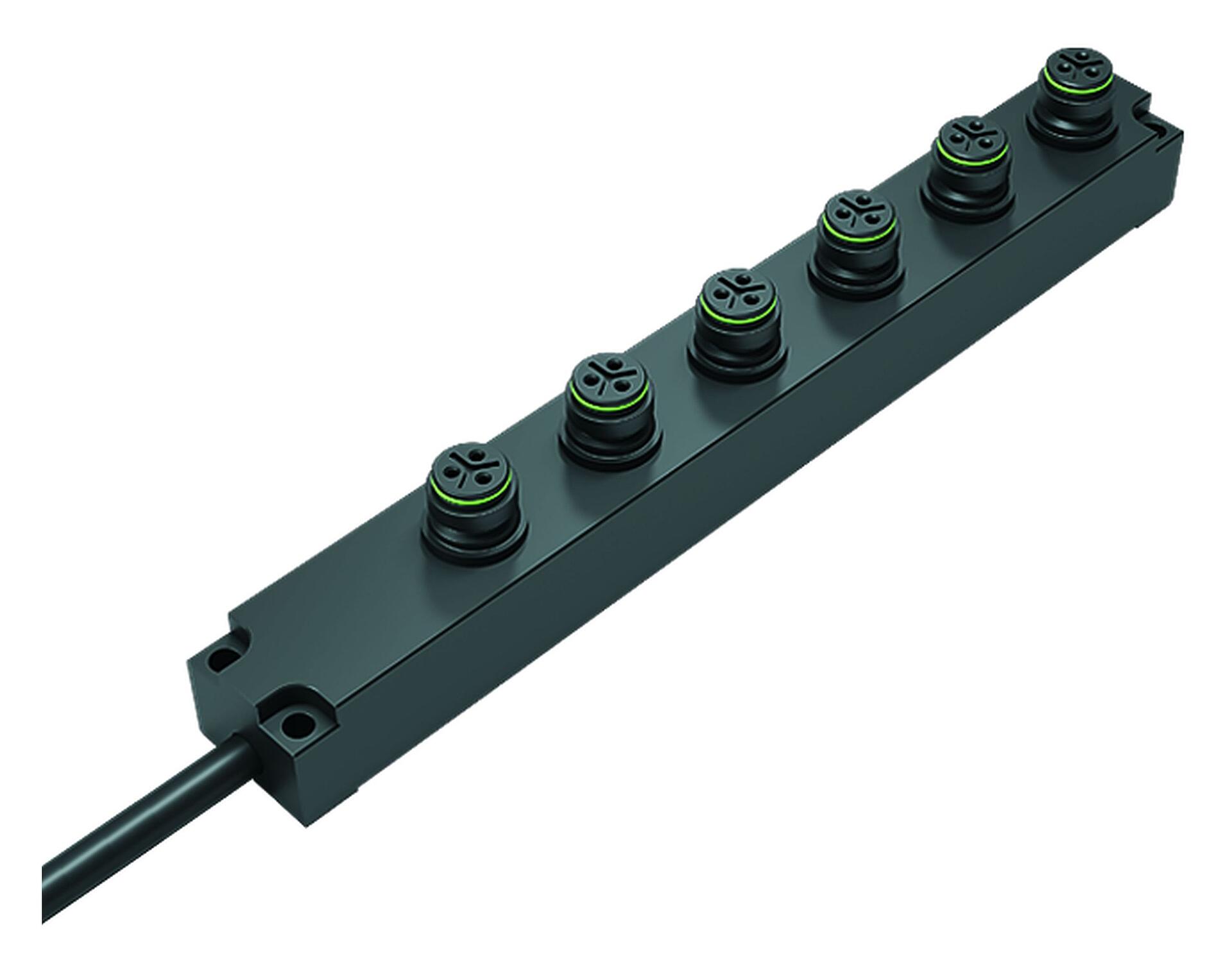

Ilustración 72 9141 500 06 - Snap-In Distribuidor de 6 vías, Número de contactos: 3, sin blindaje, moldeado en el cable, IP67, 3 x 0,75 mm² — Ilustración

Vista en 3D 72 9141 500 06 - Snap-In Distribuidor de 6 vías, Número de contactos: 3, sin blindaje, moldeado en el cable, IP67, 3 x 0,75 mm² — Vista en 3D

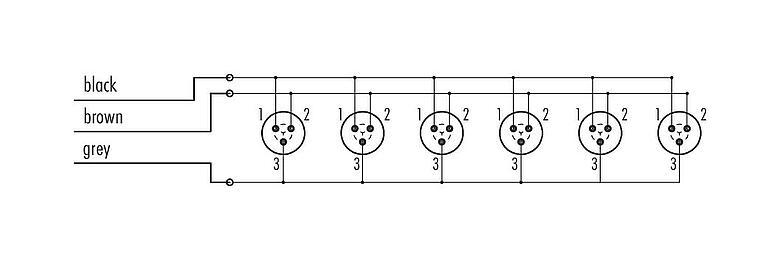

Diseño del cable 72 9141 500 06 - Snap-In Distribuidor de 6 vías, Número de contactos: 3, sin blindaje, moldeado en el cable, IP67, 3 x 0,75 mm² — Diseño del cable

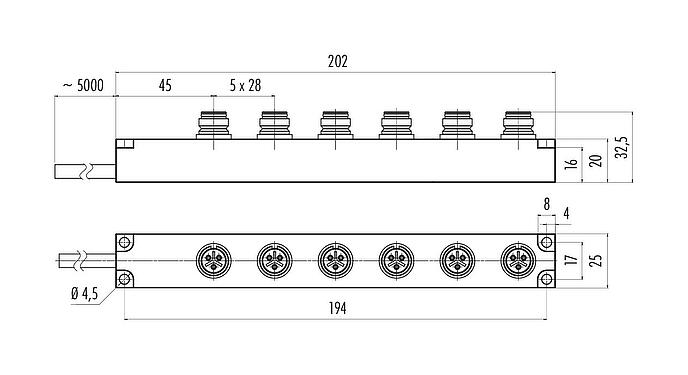

Dibujo a escala 72 9141 500 06 - Snap-In Distribuidor de 6 vías, Número de contactos: 3, sin blindaje, moldeado en el cable, IP67, 3 x 0,75 mm² — Dibujo a escala

Disposición de los contactos (lado de la conexión) 72 9141 500 06 - Snap-In Distribuidor de 6 vías, Número de contactos: 3, sin blindaje, moldeado en el cable, IP67, 3 x 0,75 mm² — Disposición de los contactos (lado de la conexión)

Número de orden	72 9141 500 06
Diseño de conector	Distribuidor de 6 vías
Versión	Distribuidor
Sistema de bloqueo de conector	snap-in
Terminación	moldeado en el cable
Grado de protección	IP67
Área de la sección transversal	0,75 mm²
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 500 ciclos de conexión
Peso (gr)	489.46
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	250 V
Voltaje de impulso nominal	2500 V
Corriente nominal (40 ° C)	7,0 A
Resistencia de aislamiento	> 10⁸ Ω
Grado de contaminación	2
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PA66 (UL94 HB)
Material del cuerpo de contacto	PA negro
Material de contacto	CuSn (bronce)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	a4ab4361-ef3f-4326-a0cf-d66c0b5cccc8

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Estructura del cable
Sección transversal	3 x 0,75 mm²

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
