Número de parte: 99 1721 002 12

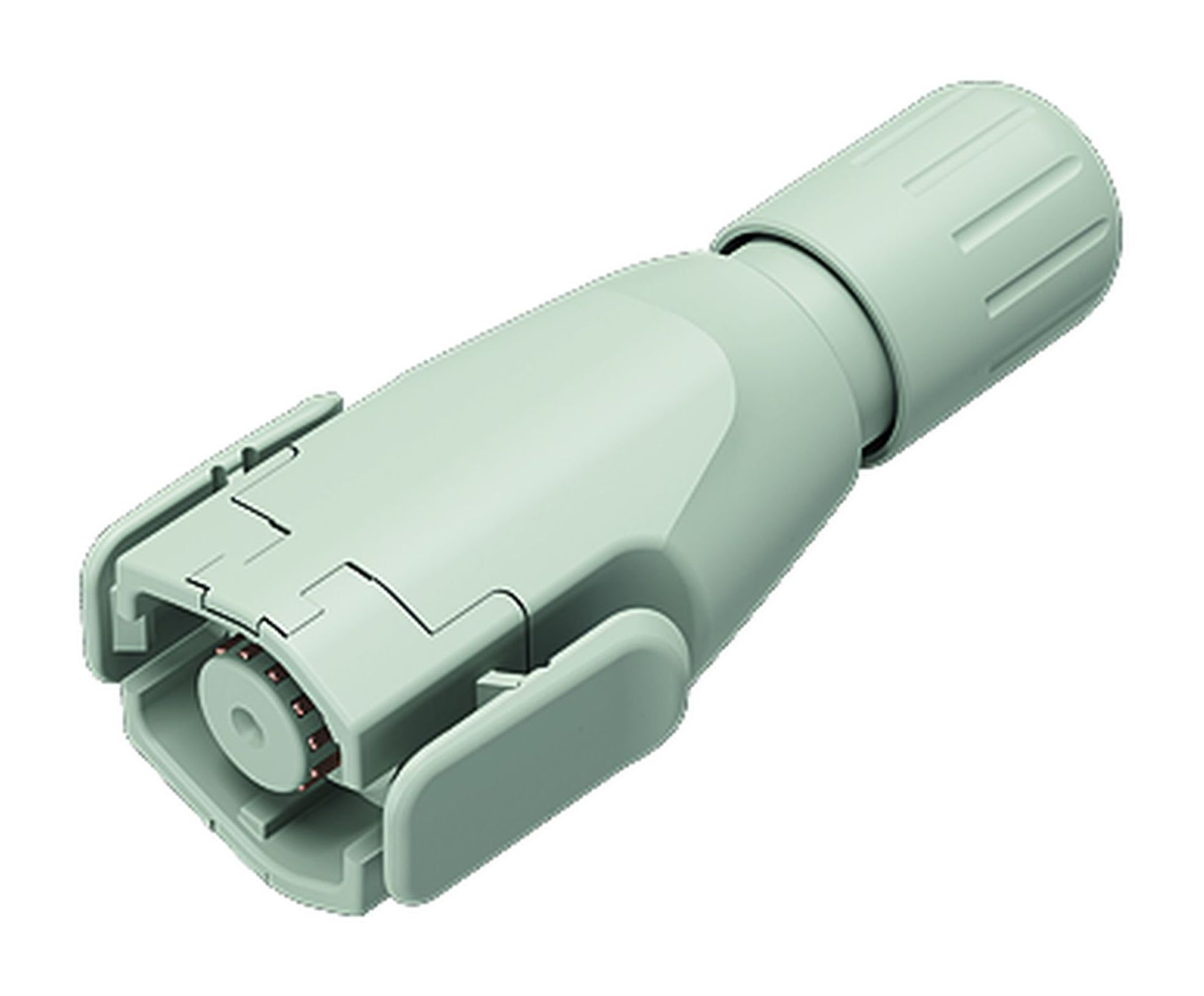

Snap-In Conector de cable macho, Número de contactos: 12, 4,0-6,0 mm, sin blindaje, soldadura, IP54
ELC, serie 570, Conectores para aplicaciones médicas
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 99 1721 002 12 |
| Diseño de conector | Conector de cable macho |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | snap-in |
| Terminación | soldadura |
| Grado de protección | IP54 |
| Área de la sección transversal | máx. 0,25 mm² / AWG 24 |
| Salida de cable | 4,0-6,0 mm |
| Rango de temperatura desde / hasta | -25 °C / 85 °C |
| Operacion mecanica | > 5000 ciclos de conexión |
| Peso (gr) | 17.43 |
| Número de arancel aduanero | 85369010 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 150 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 2,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 2 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PA |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | d7aef40e-41cc-4e80-9aea-62cc045796c7 |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Aviso general de exención de responsabilidad
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
