Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado

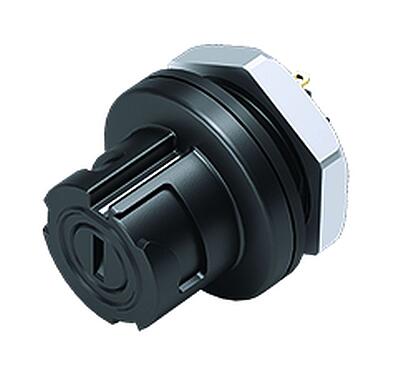

Ilustración 09 0762 000 05 - Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado — Ilustración

Vista en 3D 09 0762 000 05 - Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado — Vista en 3D

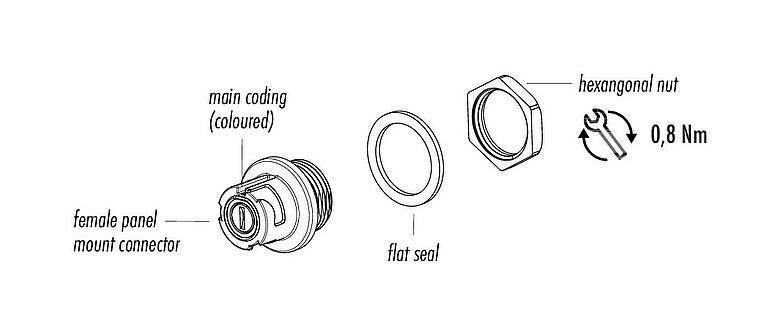

Descripción del artículo 09 0762 000 05 - Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado — Descripción del artículo

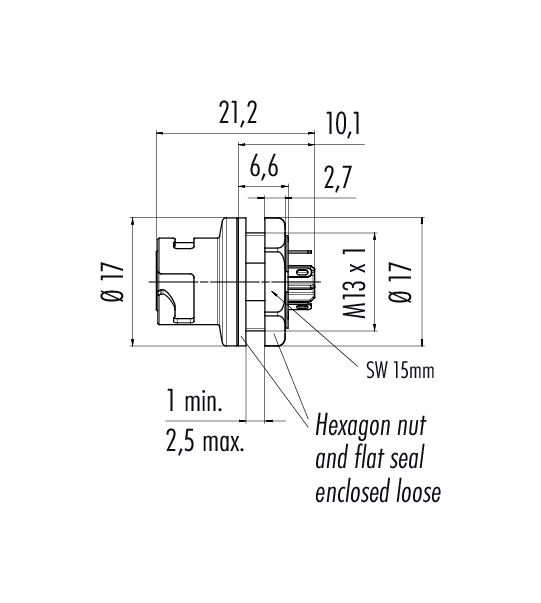

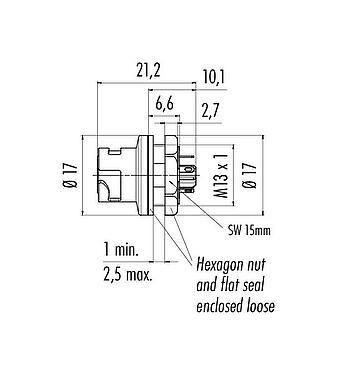

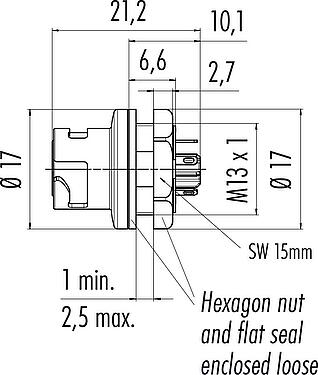

Dibujo a escala 09 0762 000 05 - Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado — Dibujo a escala

Muestra de montaje 09 0762 000 05 - Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado — Muestra de montaje

Número de orden	09 0762 000 05
Diseño de conector	Toma de brida
Versión	Conector macho recto
Sistema de bloqueo de conector	Bayoneta
Terminación	soldadura
Grado de protección	IP54 desenchufado IP67
Área de la sección transversal	0,25 mm² / AWG 24
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 1000 ciclos de conexión
Peso (gr)	3.85
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	50 V
Voltaje de impulso nominal	500 V
Corriente nominal (40 ° C)	2,0 A
Grado de contaminación	2
Categoría de sobrevoltaje	II
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PA
Material del cuerpo de contacto	PA
Material de contacto	CuSn (bronce)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	05251b99-7715-40aa-a9a5-24ebea3a0516

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
