  2. Conectores subminiatura
  3. Bayoneta NCC

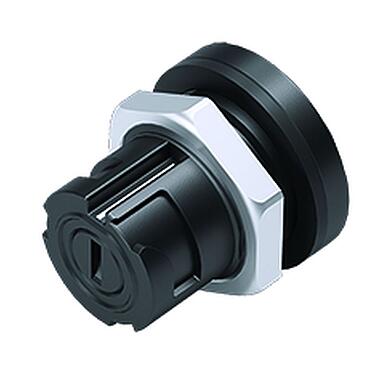

  4. Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado, atornillable por delante
Número de orden: 09 0762 180 05

Bayoneta Toma de brida, Número de contactos: 5, sin blindaje, soldadura, IP54 desenchufado, atornillable por delante

Bayoneta NCC, serie 670, Conectores subminiatura
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 09 0762 180 05
Diseño de conector Toma de brida
Versión Conector macho recto
Sistema de bloqueo de conector Bayoneta
Terminación soldadura
Grado de protección IP54 desenchufado
IP67
Área de la sección transversal 0,25 mm² / AWG 24
Rango de temperatura desde / hasta -25 °C / 85 °C
Operacion mecanica > 1000 ciclos de conexión
Peso (gr) 3.90
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 50 V
Voltaje de impulso nominal 500 V
Corriente nominal (40 ° C) 2,0 A
Grado de contaminación 2
Categoría de sobrevoltaje II
Grupo de materiales II
Cumplimiento de EMV sin blindaje
Material de la carcasa PA
Material del cuerpo de contacto PA
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 056d8bfb-c51a-486a-9a6b-229c03f426ce
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  6. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
