  4. M9 Enchufe de brida, Número de contactos: 3, sin blindaje, THT, IP67, atornillable por delante
Número de parte: 09 0407 90 03

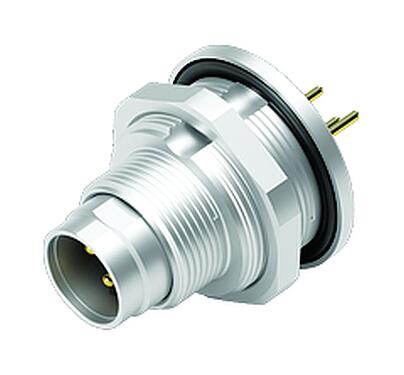

M9 Enchufe de brida, Número de contactos: 3, sin blindaje, THT, IP67, atornillable por delante

M9 IP67, serie 712, Conectores subminiatura
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 09 0407 90 03
Diseño de conector Enchufe de brida
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación THT
Grado de protección IP67
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 500 ciclos de conexión
Peso (gr) 5.58
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 125 V
Voltaje de impulso nominal 1500 V
Corriente nominal (40 ° C) 4,0 A
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 1
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material del cuerpo de contacto PA (UL94 V-0)
Material de contacto CuZn (latón)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP a30192cc-2273-4a9c-ba6c-234ecdb4a83f
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
