Número de parte: 09 0415 00 05

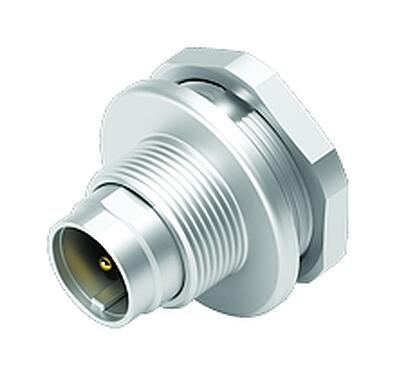

M9 Enchufe de brida, Número de contactos: 5, sin blindaje, soldadura, IP67
M9 IP67, serie 712, Conectores subminiatura
Características generales
másmenosNúmero de parte | 09 0415 00 05 |
Diseño de conector | Enchufe de brida |
Versión | Conector macho recto |
Sistema de bloqueo de conector | tornillo |
Terminación | soldadura |
Grado de protección | IP67 |
Área de la sección transversal | 0,25 mm² / AWG 24 |
Rango de temperatura desde / hasta | -40 °C / 85 °C |
Operacion mecanica | > 500 ciclos de conexión |
Peso (gr) | 5.18 |
Número de arancel aduanero | 85369010 |
País de origen | DE |
Parámetros eléctricos
másmenosVoltaje nominal | 125 V |
Voltaje de impulso nominal | 1500 V |
Corriente nominal (40 ° C) | 3,0 A |
Resistencia de aislamiento | ≥ 1010 Ω |
Grado de contaminación | 1 |
Categoría de sobrevoltaje | II |
Grupo de materiales | III |
Cumplimiento de EMV | sin blindaje |
Material
másmenosMaterial de la carcasa | CuZn (Latón niquelado) |
Material del cuerpo de contacto | PA (UL94 V-0) |
Material de contacto | CuZn (latón) |
Chapado de contacto | Au (oro) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Número SCIP | 2b3e2033-09e2-4cea-87b4-4db64d4d3f55 |
Clasificaciones
másmenoseCl@ss 11.1 | 27-44-01-09 |
ETIM 9.0 | EC003569 |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
