  4. M9 Conector de cable hembra, Número de contactos: 5, 4,0-5,5 mm, blindable, soldadura, IP67
Número de parte: 99 0414 115 05

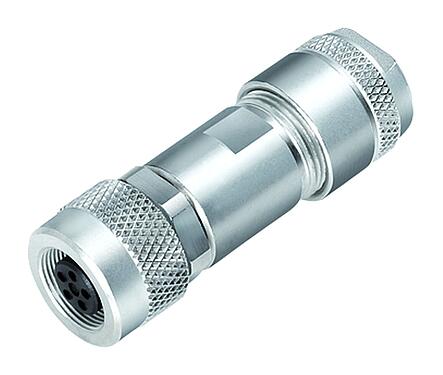

M9 Conector de cable hembra, Número de contactos: 5, 4,0-5,5 mm, blindable, soldadura, IP67

M9 IP67, serie 712, Conectores subminiatura
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 99 0414 115 05
Diseño de conector Conector de cable hembra
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación soldadura
Grado de protección IP67
Área de la sección transversal máx. 0,25 mm² / AWG 24
Salida de cable 4,0-5,5 mm
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 500 ciclos de conexión
Peso (gr) 25.67
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 125 V
Voltaje de impulso nominal 1500 V
Corriente nominal (40 ° C) 3,0 A
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 1
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV blindable
Conexión de pantalla Muelle iris
Material del cuerpo de contacto PA (UL94 V-0)
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
Material de bloqueo CuZn (latón)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 3663c9b3-44c9-4830-8e0e-3c9a28a3a146
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directiva de baja tensión 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  7. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
