Número de orden: 31 5235 300 000

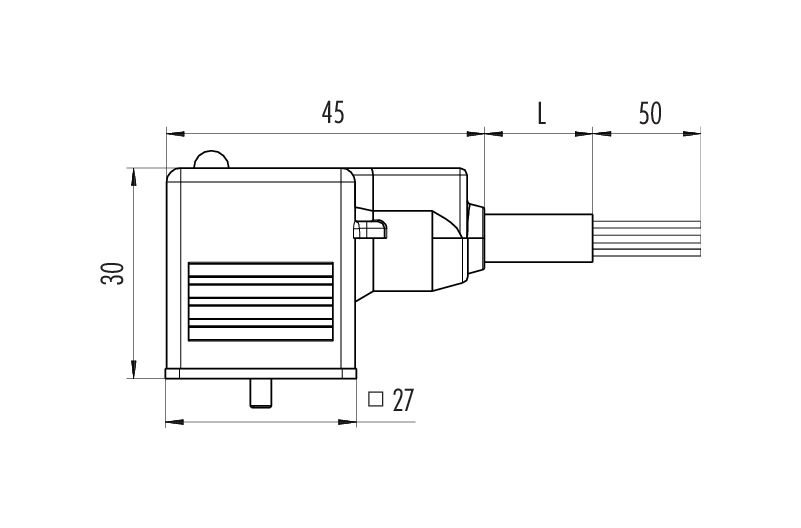

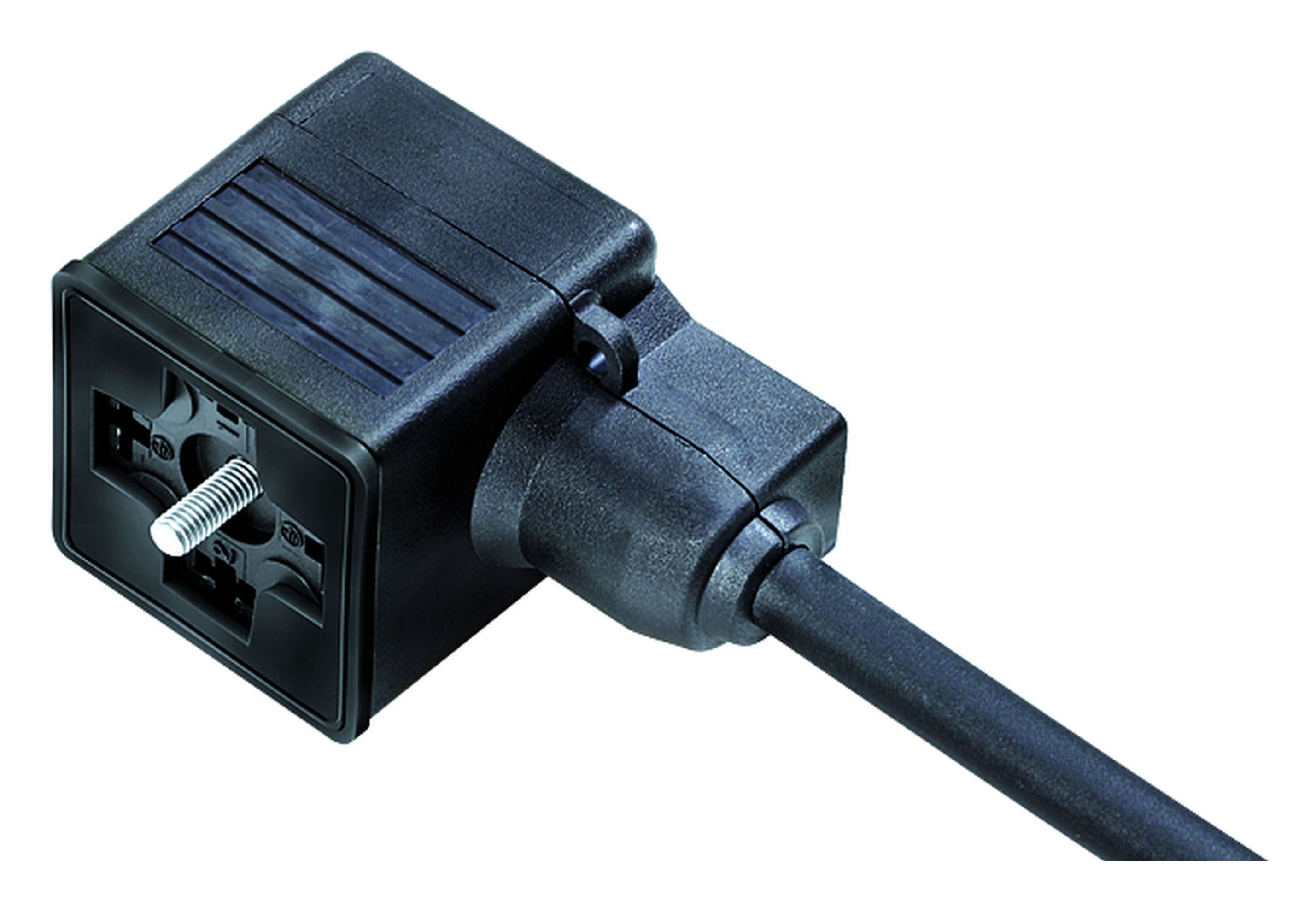

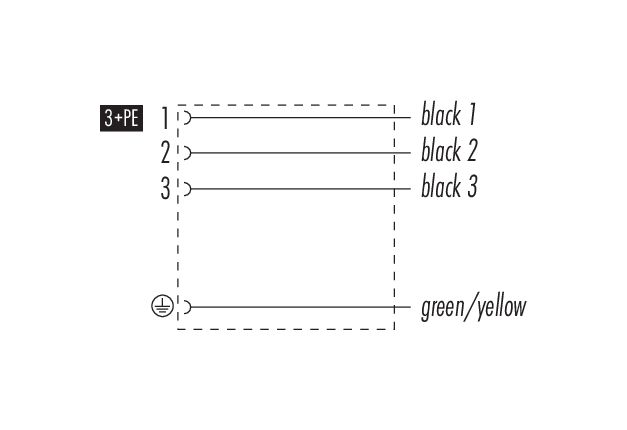

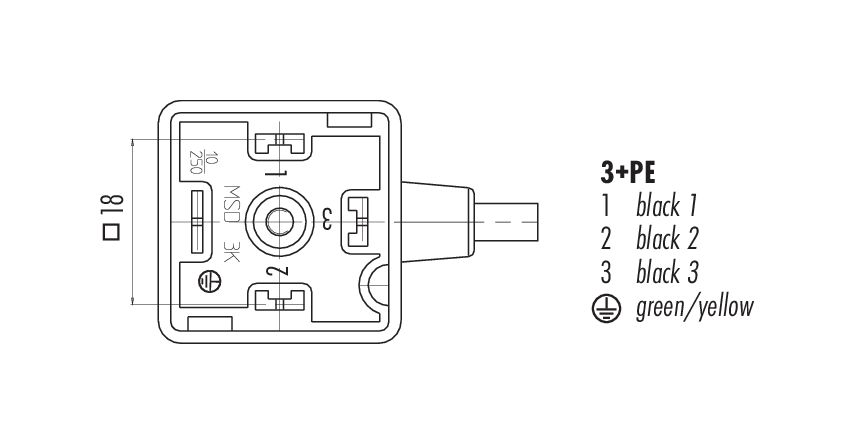

Conector de válvula solenoide hembra, Número de contactos: 3+PE, sin blindaje, moldeado en el cable, IP67, PUR, negro, 3 m
serie 210
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden |
31 5235 300 000
Número de orden antiguo: 31 1314 300 000
|
| Aviso |
Tenga en cuenta que, debido al cambio del número de pedido antiguo al nuevo, puede haber desviaciones en las especificaciones técnicas. Si tiene preguntas sobre los detalles del producto, utilice el formulario "Comuníquese con el servicio de atención al cliente" a la derecha.
más |
| Diseño de conector | Conector de válvula solenoide hembra |
| Tipo estándar | DIN EN 175301-803 |
| Longitud del cable | 3 m |
| Versión | Conector hembra en ángulo |
| Sistema de bloqueo de conector | Tornillo central |
| Terminación | moldeado en el cable |
| Grado de protección | IP67 |
| Área de la sección transversal | 0,75 mm² / AWG 18 |
| Rango de temperatura desde / hasta | -25 °C / 80 °C |
| Operacion mecanica | > 50 ciclos de conexión |
| Peso (gr) | 238.10 |
| Número de arancel aduanero | 85444290 |
Parámetros eléctricos
másmenos| Voltaje nominal | 230 V |
| Voltaje de impulso nominal | 4000 V |
| Corriente nominal (40 ° C) | 10,0 A |
| Resistencia de aislamiento | ≥ 10¹⁰ Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | I |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PBT |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Sn (estaño) |
| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaraciones de conformidad
másmenos| Directiva de bajo voltaje | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 6,0 mm |
| carcasa de material | PUR |
| Estructura de un solo cable | 4 x 0,75 mm |
| Color del cable | negro |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para garantizar que el conector no pueda desconectarse accidentalmente. Además, el usuario debe asegurarse de que el cable está adecuadamente asegurado.
