Número de orden: 43 1707 000 04

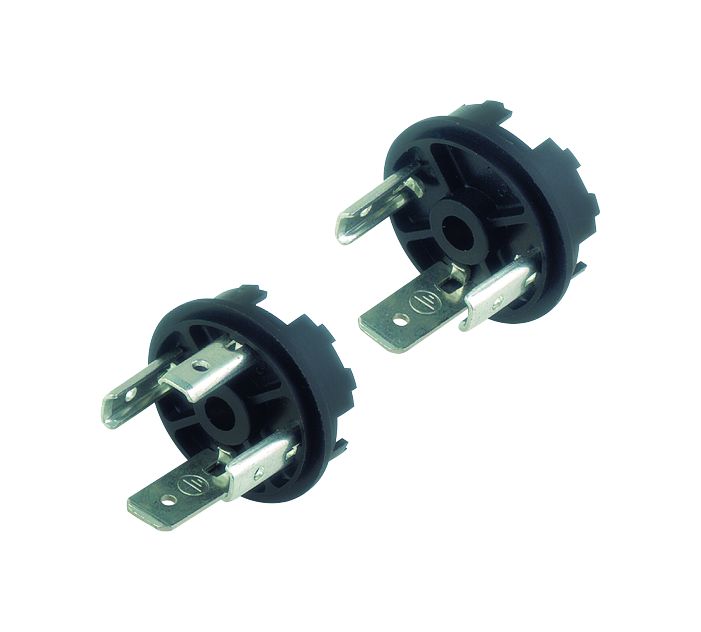

Conector de alimentación macho, Número de contactos: 3+PE, sin blindaje, soldadura, IP40 sin junta, VDE, ESTI+
serie 210
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 43 1707 000 04 |
| Diseño de conector | Conector de alimentación macho |
| Tipo estándar | DIN EN 175301-803 |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | Tornillo central |
| Terminación | soldadura |
| Grado de protección |
IP40 sin junta IP65 con junta, ver accesorios |
| Área de la sección transversal | 1,00 mm² / AWG 17 |
| Rango de temperatura desde / hasta | -25 °C / 100 °C |
| Operacion mecanica | > 50 ciclos de conexión |
| Peso (gr) | 5.00 |
| Número de arancel aduanero | 85369010 |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 4000 V |
| Corriente nominal (40 ° C) | 10,0 A |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | III |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material del cuerpo de contacto | PA (UL94 HB) |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Sn (estaño) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | SCIP-number not available |
Autorizaciones / aprobaciones
másmenos| Approvals | VDE, ESTI+ |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002635 |
Declaraciones de conformidad
másmenos| Directiva de bajo voltaje | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El usuario debe tomar las precauciones de seguridad adecuadas para garantizar que el conector no pueda desconectarse accidentalmente. Además, el usuario debe asegurarse de que el cable está adecuadamente asegurado.
