Name: Divisores y distribuidores de cables
Brand: binder
SKU: 77 9829 3608 50003-0100

Ilustración (puede variar) M12/M8 Divisor de cables macho - 2 conector hembra en ángulo, Número de contactos: 4/3, sin blindaje, moldeado en el cable, IP67, UL 2238, PUR, negro, 3 x 0,34 mm², con LED PNP, 1 m — Ilustración (puede variar)

Vista en 3D M12/M8 Divisor de cables macho - 2 conector hembra en ángulo, Número de contactos: 4/3, sin blindaje, moldeado en el cable, IP67, UL 2238, PUR, negro, 3 x 0,34 mm², con LED PNP, 1 m — Vista en 3D

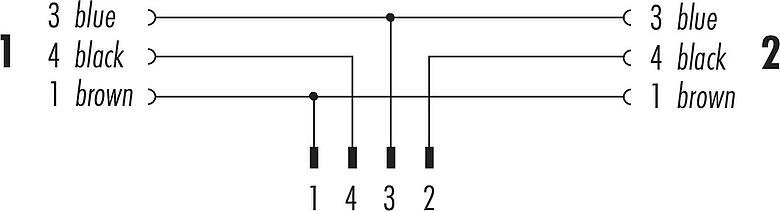

Diseño del cable M12/M8 Divisor de cables macho - 2 conector hembra en ángulo, Número de contactos: 4/3, sin blindaje, moldeado en el cable, IP67, UL 2238, PUR, negro, 3 x 0,34 mm², con LED PNP, 1 m — Diseño del cable

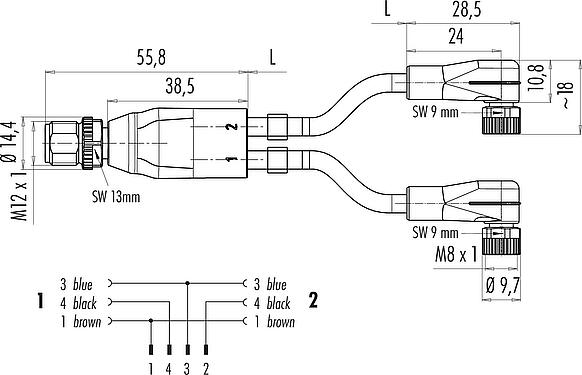

Dibujo a escala M12/M8 Divisor de cables macho - 2 conector hembra en ángulo, Número de contactos: 4/3, sin blindaje, moldeado en el cable, IP67, UL 2238, PUR, negro, 3 x 0,34 mm², con LED PNP, 1 m — Dibujo a escala

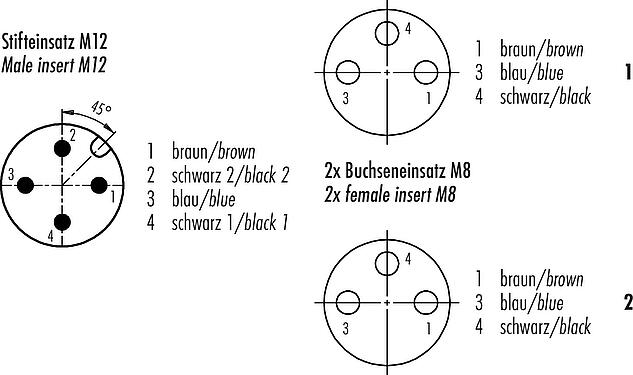

Disposición de los contactos (lado de la conexión) M12/M8 Divisor de cables macho - 2 conector hembra en ángulo, Número de contactos: 4/3, sin blindaje, moldeado en el cable, IP67, UL 2238, PUR, negro, 3 x 0,34 mm², con LED PNP, 1 m — Disposición de los contactos (lado de la conexión)

Tolerancia de longitud del cable M12/M8 Divisor de cables macho - 2 conector hembra en ángulo, Número de contactos: 4/3, sin blindaje, moldeado en el cable, IP67, UL 2238, PUR, negro, 3 x 0,34 mm², con LED PNP, 1 m — Tolerancia de longitud del cable

Agregar al carrito

Número de parte

77 9829 3608 50003-0100

Tiempo de espera de fábrica: 6 semanas

Pedido: 0

Este Divisor de cables macho - 2 conector hembra en ángulo con cierre roscado y 4/3 pines cumple con la clase de protección IP67 (a prueba de polvo) y ofrece protección total contra el contacto accidental y contra la inmersión temporal. Se puede utilizar en zonas con un grado de contaminación de 3, en lugares donde pueda producirse contaminación conductiva o que pueda volverse conductiva debido a la condensación. Con rangos de temperatura de -25 °C a 85 °C, este Divisor de cables macho - 2 conector hembra en ángulo sin blindaje está diseñado tanto para frío extremo como para calor extremo y cuenta con la homologación UL 2238. Gracias a su tensión nominal de 30 V y a su corriente nominal de 4,0 A, está perfectamente adaptado a su campo de aplicación. Cumple con la norma de tipo DIN EN 61076-2-104,DIN EN 61076-2-101.

másmenos

Número de parte	77 9829 3608 50003-0100 Número de parte antiguo: 79 5206 10 04
Aviso	Tenga en cuenta que, debido al cambio del número de pedido antiguo al nuevo, puede haber desviaciones en las especificaciones técnicas. Si tiene preguntas sobre los detalles del producto, utilice el formulario "Comuníquese con el servicio de atención al cliente" a la derecha. más
Diseño de conector	Divisor de cables macho - 2 conector hembra en ángulo
Tipo estándar	DIN EN 61076-2-104 DIN EN 61076-2-101
Codificación	código A
Longitud del cable	1 m (Estándar 1 m y 2 m. Otras longitudes disponibles previa solicitud).
Versión	Cable de conexión
Sistema de bloqueo de conector	tornillo
Terminación	moldeado en el cable
Grado de protección	IP67
Sección de conexión	0,34 mm² / AWG 22
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	73.61
Número de arancel aduanero	85444290
País de origen	DE

másmenos

Voltaje nominal	30 V
Voltaje de impulso nominal	800 V
Corriente nominal (40 ° C)	4,0 A
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	II
Cumplimiento de EMV	sin blindaje

másmenos

Material de la carcasa	PUR
Material del cuerpo de contacto	PUR
Material de contacto	CuZn (latón) / CuSn (bronce)
Chapado de contacto	Au (oro)
Material de bloqueo	Fundición de zinc niquelada
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS presentes	ab941377-15f3-4314-8cf1-847c33dc9642

másmenos

Estructura del cable
Diámetro del cable	4,3 mm
Sección transversal	3 x 0,34 mm²
carcasa de material	PUR
Aislamiento de un solo cable	PP9Y sin halógenos
Estructura de un solo cable	43 x 0,10 mm
Color del cable	negro
Propiedades electricas
Resistencia del conductor	60 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo	≥ 5 x Ø
Radio de curvatura del cable móvil	≥ 10 x Ø
Ciclos de flexión	> 5 millones
Aceleración permitida	≥ 5 m/s²
Distancia de viaje, horizontal	≥ 5 m
Distancia de viaje, vertical	≥ 5 m
Velocidad de viaje	≤ 200 m/min
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a	-25 °C / 80 °C
Cable de rango de temperatura fijo de / a	-50 °C / 80 °C
Otras características
Libre de halógeno	sí
