M12-A Enchufe de brida, Número de contactos: 5, sin blindaje, soldadura, IP67, PG 11

Ilustración 09 0437 87 05 - M12-A Enchufe de brida, Número de contactos: 5, sin blindaje, soldadura, IP67, PG 11 — Ilustración

Vista en 3D 09 0437 87 05 - M12-A Enchufe de brida, Número de contactos: 5, sin blindaje, soldadura, IP67, PG 11 — Vista en 3D

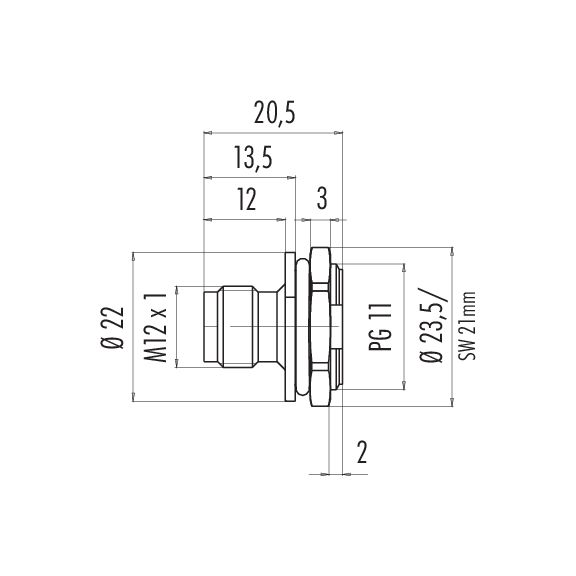

Dibujo a escala 09 0437 87 05 - M12-A Enchufe de brida, Número de contactos: 5, sin blindaje, soldadura, IP67, PG 11 — Dibujo a escala

Muestra de montaje 09 0437 87 05 - M12-A Enchufe de brida, Número de contactos: 5, sin blindaje, soldadura, IP67, PG 11 — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 0437 87 05 - M12-A Enchufe de brida, Número de contactos: 5, sin blindaje, soldadura, IP67, PG 11 — Disposición de los contactos (lado de la conexión)

Número de orden	09 0437 87 05
Diseño de conector	Enchufe de brida
Tipo estándar	DIN EN 61076-2-101
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	soldadura
Grado de protección	IP67
Área de la sección transversal	0,25 mm² / AWG 24
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 50 ciclos de conexión
Peso (gr)	6.95
Número de arancel aduanero	85369010

Voltaje nominal	60 V
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	4,0 A
Resistencia de aislamiento	> 10⁸ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PA
Material del cuerpo de contacto	PA
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	d7a57a8e-fde0-4137-bdb2-67bc9a13880e

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas

Descargas

Ficha técnica 09 0437 87 05

Archivos CAD

Seleccione el formato deseado
