M12-A
Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP67, UL, VDE, PG 9, para la fuente de alimentación (potencia)

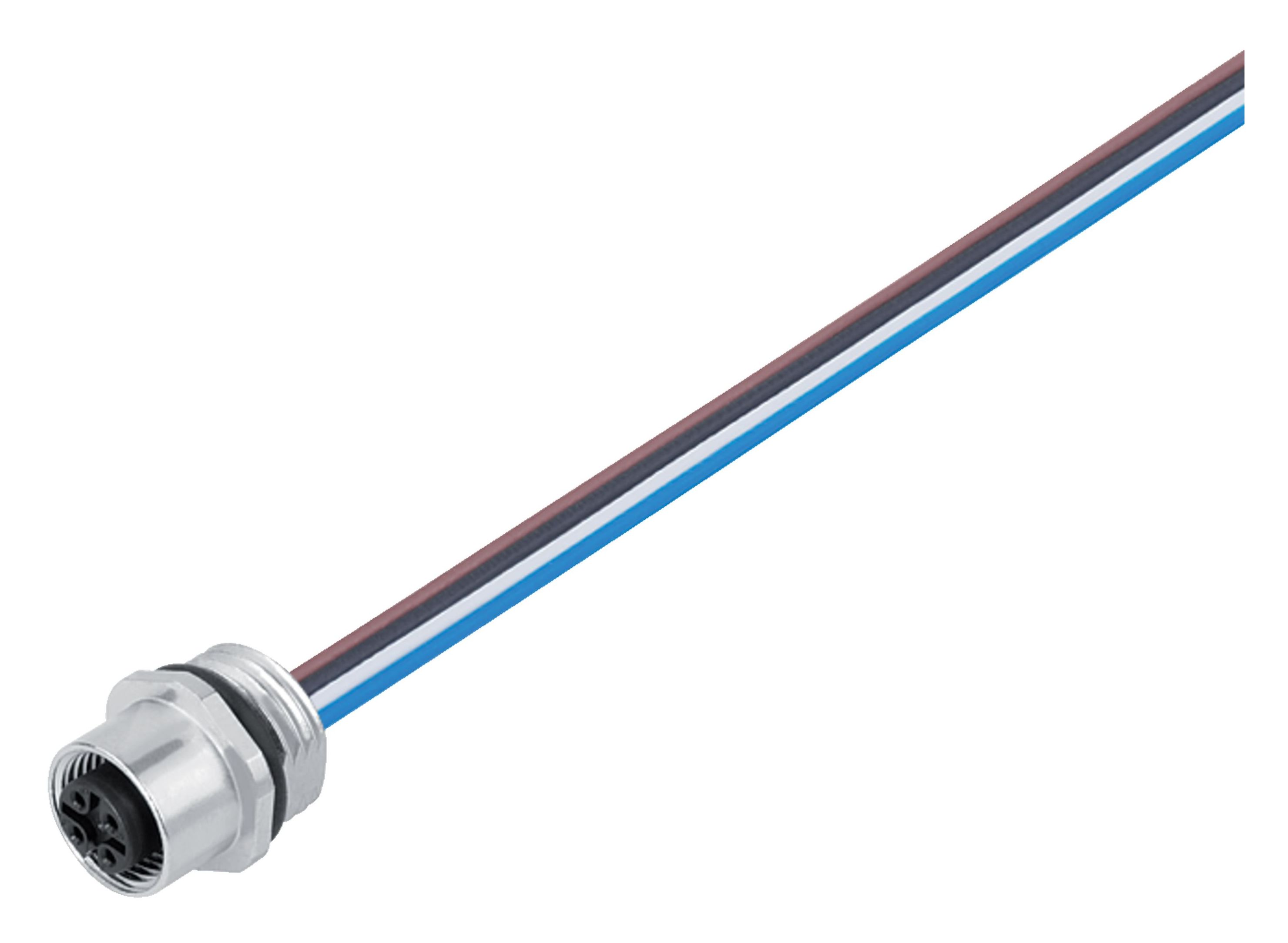

Ilustración 09 3442 433 05 - Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP67, UL, VDE, PG 9, para la fuente de alimentación (potencia) — Ilustración

Vista en 3D 09 3442 433 05 - Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP67, UL, VDE, PG 9, para la fuente de alimentación (potencia) — Vista en 3D

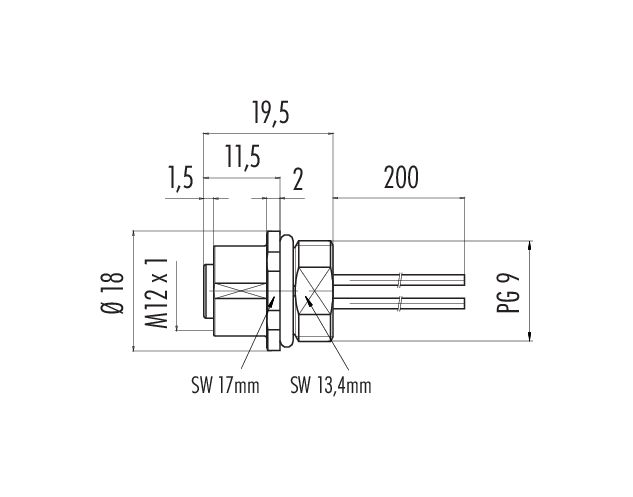

Dibujo a escala 09 3442 433 05 - Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP67, UL, VDE, PG 9, para la fuente de alimentación (potencia) — Dibujo a escala

Muestra de montaje 09 3442 433 05 - Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP67, UL, VDE, PG 9, para la fuente de alimentación (potencia) — Muestra de montaje

Disposición de los contactos (lado de la conexión) 09 3442 433 05 - Toma de brida, Número de contactos: 5, sin blindaje, hilos, IP67, UL, VDE, PG 9, para la fuente de alimentación (potencia) — Disposición de los contactos (lado de la conexión)

Número de orden	09 3442 433 05
Diseño de conector	Toma de brida
Tipo estándar	DIN EN 61076-2-101
Longitud de cable	0,2 m
Versión	Conector hembra recto
Sistema de bloqueo de conector	tornillo
Terminación	hilos
Grado de protección	IP67
Área de la sección transversal	0,90 mm² / AWG 18
Rango de temperatura desde / hasta	-40 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	22.23
Número de arancel aduanero	85369010

Voltaje nominal	60 V (125 V UL)
Voltaje de impulso nominal	1500 V
Corriente nominal (40 ° C)	Contactos 1-4: 8 A / Contacto 5: 2 A
Resistencia de aislamiento	> 10⁸ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material de la carcasa	Fundición de zinc niquelada
Material del cuerpo de contacto	PA
Material de contacto	CuSn (bronce) / CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	None (No pollutants)
Número SCIP	SCIP-number not available

Approvals	UL, VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
