Número de parte: 70 3481 288 08

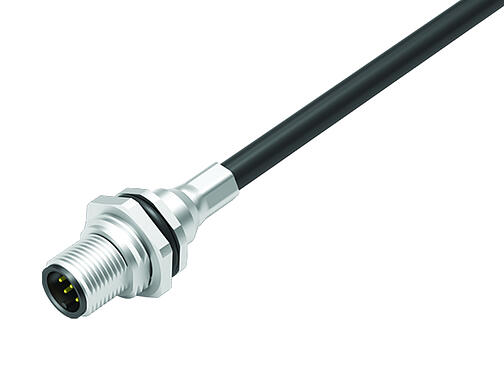

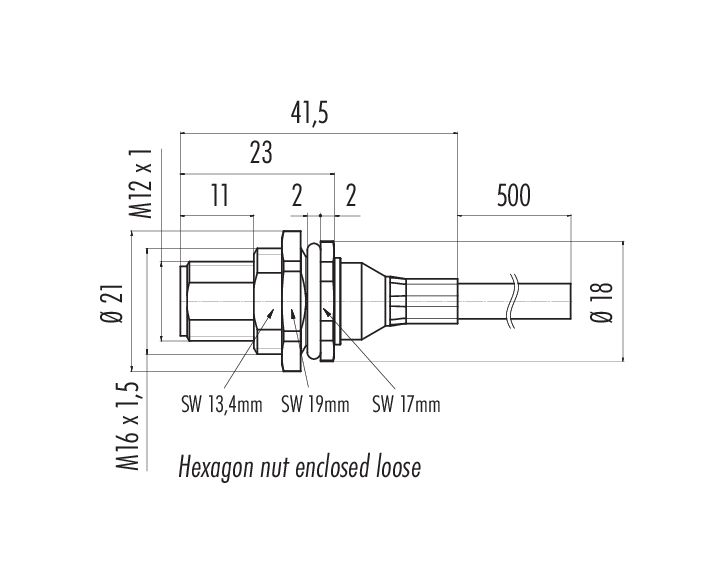

M12 Enchufe de brida, Número de contactos: 8, blindado, con cables ensamblado, IP68, M16x1,5, PUR, negro, 8 x 0,25 mm², atornillable por delante, 0,5 m
M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Características generales
másmenosNúmero de parte | 70 3481 288 08 |
Diseño de conector | Enchufe de brida |
Tipo estándar | DIN EN 61076-2-101 |
Longitud del cable | 0,5 m (Otras longitudes disponibles previa solicitud). |
Versión | Conector macho recto |
Sistema de bloqueo de conector | tornillo |
Terminación | con cables ensamblado |
Grado de protección | IP68 |
Rango de temperatura desde / hasta | -25 °C / 85 °C |
Operacion mecanica | > 100 ciclos de conexión |
Peso (gr) | 45.90 |
Número de arancel aduanero | 85444290 |
País de origen | HU |
Parámetros eléctricos
másmenosVoltaje nominal | 30 V |
Voltaje de impulso nominal | 800 V |
Corriente nominal (40 ° C) | 2,0 A |
Resistencia de aislamiento | > 108 Ω |
Grado de contaminación | 3 |
Categoría de sobrevoltaje | II |
Grupo de materiales | III |
Cumplimiento de EMV | blindado |
Conexión de pantalla | Escudo en el alojamiento |
Material
másmenosMaterial de la carcasa | Fundición de zinc niquelada |
Material del cuerpo de contacto | PA |
Material de contacto | CuZn (latón) |
Chapado de contacto | Au (oro) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
Número SCIP | 6dc935d6-255a-4beb-a2af-e6853a1f5232 |
Clasificaciones
másmenosETIM 9.0 | EC002638 |
Datos de cable
másmenosEstructura del cable | |
Diámetro del cable | 6,0 mm |
Sección transversal | 8 x 0,25 mm² |
carcasa de material | PUR |
Color del cable | negro |
Propiedades electricas | |
Tensión de funcionamiento | 300 V |
Resistencia del conductor | 79 Ω/Km (20°C) |
Propiedades mecánicas | |
Cable de radio de curvatura fijo | mín. 5 x Ø |
Radio de curvatura del cable móvil | mín. 10 x Ø |
Ciclos de flexión | > 2 millones |
Aceleración permitida | 5 m/s² |
Distancia de viaje, horizontal | a 5 m/s² -> 5 m |
Distancia de viaje, vertical | a 5 m/s² -> 2 m |
Velocidad de viaje | a 5 m de camino horizontal -> 200 m/min |
Propiedades térmicas | |
Cable de rango de temperatura en movimiento de / a | -25 °C / 90 °C |
Cable de rango de temperatura fijo de / a | -50 °C / 90 °C |
Otras características | |
Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
- El usuario debe tomar las precauciones de seguridad adecuadas para garantizar que el conector no pueda desconectarse accidentalmente. Además, el usuario debe asegurarse de que el cable está adecuadamente asegurado.
