M12 Toma de brida, Número de contactos: 8, 6,0 mm, blindado, con cables ensamblado, IP68, M16x1,5, PUR, 8 x 0,25 mm², 0,5 m

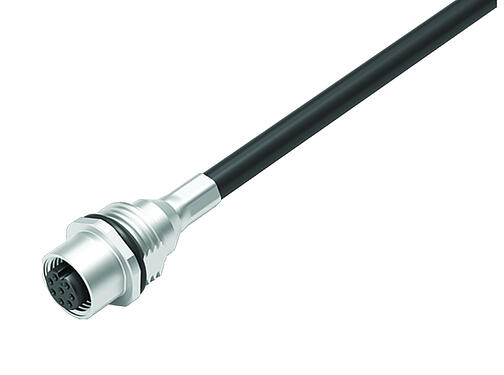

Ilustración 70 3482 785 08 - M12 Toma de brida, Número de contactos: 8, 6,0 mm, blindado, con cables ensamblado, IP68, M16x1,5, PUR, 8 x 0,25 mm², 0,5 m — Ilustración

Vista en 3D 70 3482 785 08 - M12 Toma de brida, Número de contactos: 8, 6,0 mm, blindado, con cables ensamblado, IP68, M16x1,5, PUR, 8 x 0,25 mm², 0,5 m — Vista en 3D

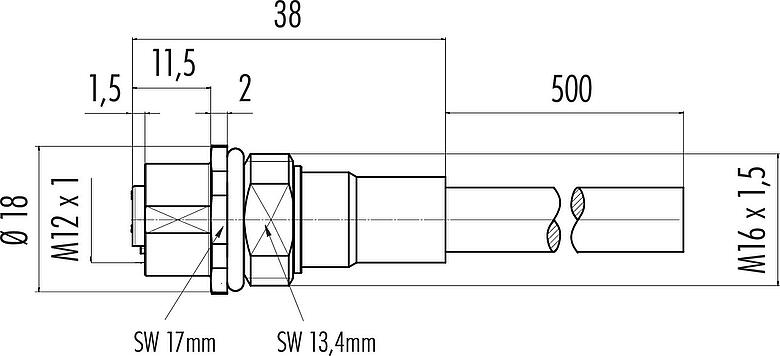

Dibujo a escala 70 3482 785 08 - M12 Toma de brida, Número de contactos: 8, 6,0 mm, blindado, con cables ensamblado, IP68, M16x1,5, PUR, 8 x 0,25 mm², 0,5 m — Dibujo a escala

Muestra de montaje 70 3482 785 08 - M12 Toma de brida, Número de contactos: 8, 6,0 mm, blindado, con cables ensamblado, IP68, M16x1,5, PUR, 8 x 0,25 mm², 0,5 m — Muestra de montaje

Disposición de los contactos (lado de la conexión) 70 3482 785 08 - M12 Toma de brida, Número de contactos: 8, 6,0 mm, blindado, con cables ensamblado, IP68, M16x1,5, PUR, 8 x 0,25 mm², 0,5 m — Disposición de los contactos (lado de la conexión)

Número de orden	70 3482 785 08
Diseño de conector	Toma de brida
Tipo estándar	DIN EN 61076-2-101
Longitud del cable	0,5 m (Otras longitudes disponibles previa solicitud).
Versión	Conector hembra recto
Sistema de bloqueo de conector	tornillo
Terminación	con cables ensamblado
Grado de protección	IP68
Salida de cable	6,0 mm
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	42.28
Número de arancel aduanero	85444290
País de origen	HU

Voltaje nominal	30 V
Voltaje de impulso nominal	800 V
Corriente nominal (40 ° C)	1,5 A
Resistencia de aislamiento	> 10⁸ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	III
Cumplimiento de EMV	blindado
Conexión de pantalla	Escudo en el alojamiento

Material de la carcasa	Fundición de zinc niquelada
Material del cuerpo de contacto	PA
Material de contacto	CuSn (bronce)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	ef613dc7-6f40-45a9-9d91-3130c45bdd81

Estructura del cable
Diámetro del cable	6,0 mm
Sección transversal	8 x 0,25 mm²
carcasa de material	PUR
Aislamiento de un solo cable	PP
Otras características
Libre de halógeno	sí

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
El usuario debe tomar las precauciones de seguridad adecuadas para garantizar que el conector no pueda desconectarse accidentalmente. Además, el usuario debe asegurarse de que el cable está adecuadamente asegurado.
