  4. M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP69K, PUR, negro, 4 x 1,50 mm², 10 m
Número de parte: 77 0605 0000 50704-1000

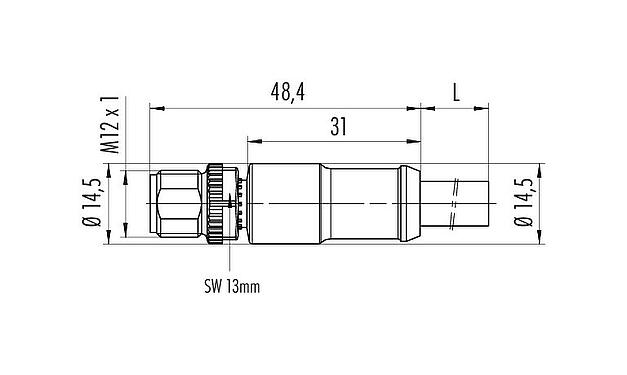

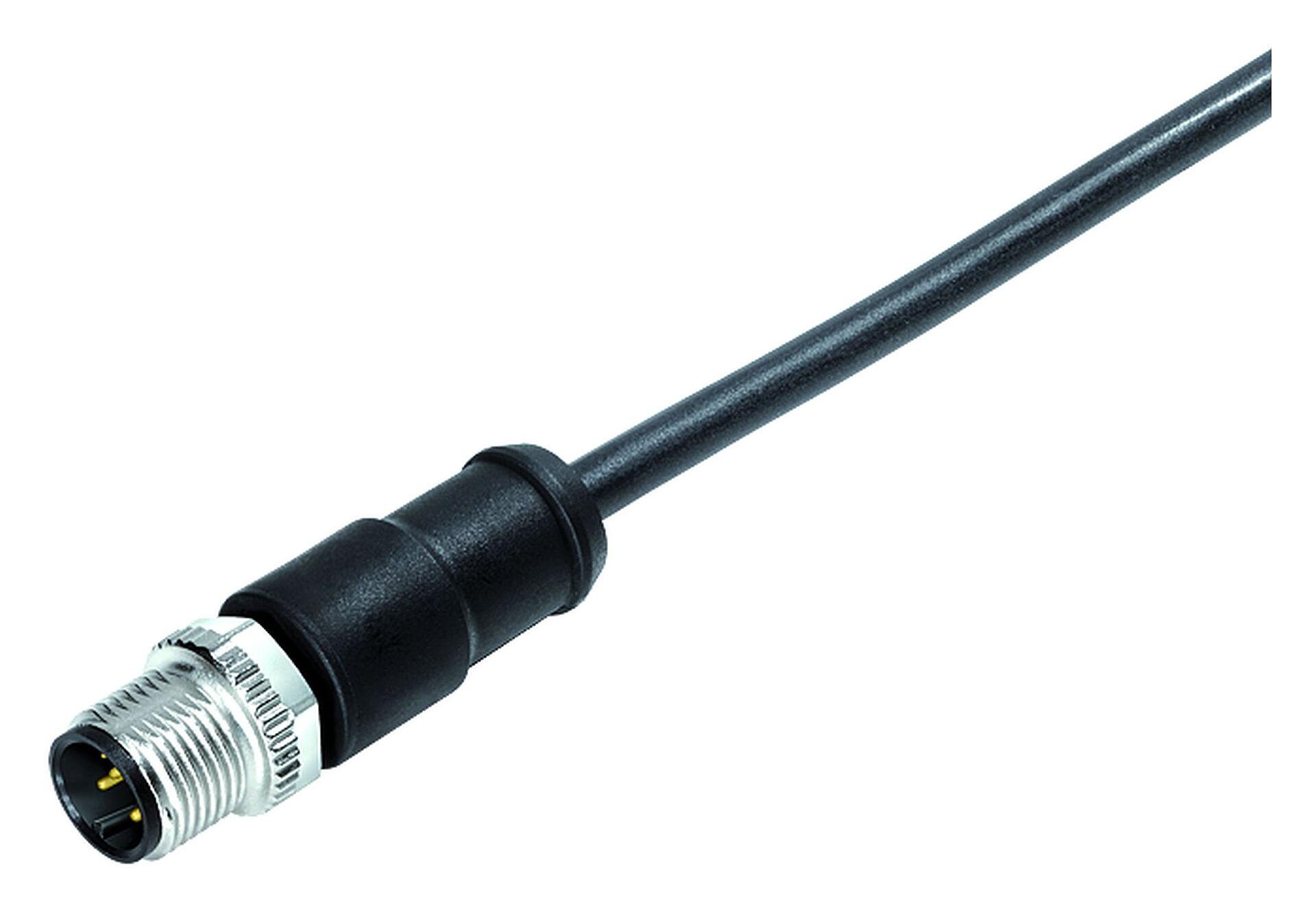

M12 Conector de cable macho, Número de contactos: 4, sin blindaje, moldeado en el cable, IP69K, PUR, negro, 4 x 1,50 mm², 10 m

M12-A, serie 763, Tecnología de automatización - sensores y actuadores
(Otras longitudes disponibles previa solicitud).
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 77 0605 0000 50704-1000
Diseño de conector Conector de cable macho
Tipo estándar DIN EN 61076-2-101
Longitud del cable 10 m (Otras longitudes disponibles previa solicitud).
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación moldeado en el cable
Grado de protección IP69K
Área de la sección transversal 1,50 mm² / AWG 16
Rango de temperatura desde / hasta -25 °C / 90 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 235.00
Número de arancel aduanero 85444290
Voltaje nominal 250 V
Voltaje de impulso nominal 2500 V
Corriente nominal (40 ° C) 8,0 A
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales II
Cumplimiento de EMV sin blindaje
Material de la carcasa PUR
Material del cuerpo de contacto PUR
Material de contacto CuZn (latón)
Chapado de contacto Au (oro)
Material de bloqueo Fundición de zinc niquelada
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 7a404848-621b-435b-b7fd-66a36272a511
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directiva de baja tensión 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Directiva RoHS 2011/65/EU (EN 50581:2012)
Datos de cable
másmenos
Estructura del cable
Diámetro del cable 8,0 mm
Sección transversal 4 x 1,50 mm²
carcasa de material PUR
Aislamiento de un solo cable TPM
Estructura de un solo cable 84 x 0,15 mm
Color del cable negro
Propiedades electricas
Resistencia del conductor 13.3 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo ≥ 7,5 x Ø
Radio de curvatura del cable móvil ≥ 10 x Ø
Ciclos de flexión 5 millones
Aceleración permitida 5 m/s²
Distancia de viaje, horizontal 20 m
Velocidad de viaje ≤ 300 m/min
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a -20 °C / 80 °C
Cable de rango de temperatura fijo de / a -50 °C / 80 °C
Otras características
Libre de halógeno
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  4. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  5. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
  6. La especificación de la clase de protección se aplica a condición de que los cuatro agujeros de montaje se realicen como aguejeros ciegos.
