Número de parte: 77 0606 0000 50704-1000

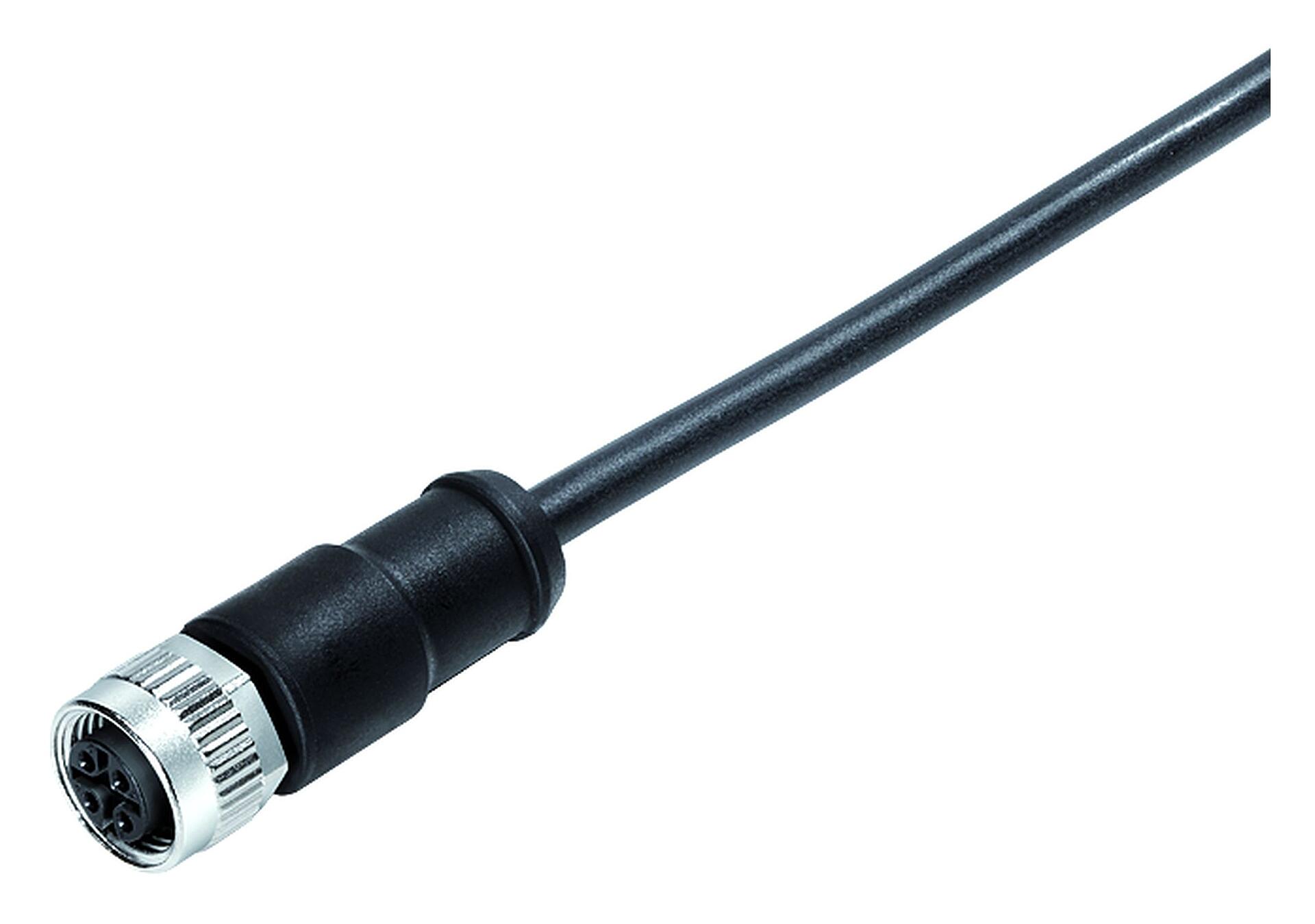

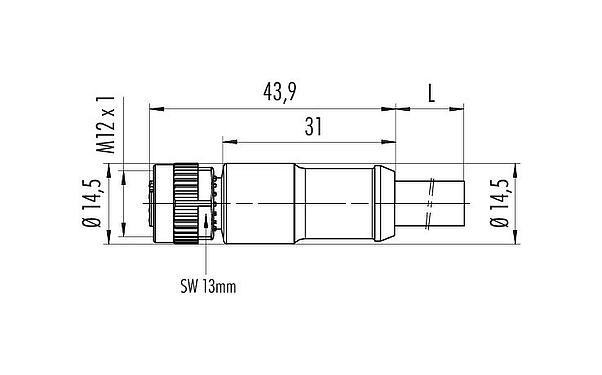

M12 Conector de cable hembra, Número de contactos: 4, sin blindaje, moldeado en el cable, IP69K, PUR, negro, 4 x 1,50 mm², 10 m
M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 77 0606 0000 50704-1000 |
| Diseño de conector | Conector de cable hembra |
| Tipo estándar | DIN EN 61076-2-101 |
| Codificación | código A |
| Longitud del cable | 10 m (Otras longitudes disponibles previa solicitud). |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP69K |
| Sección de conexión | 1,50 mm² / AWG 16 |
| Rango de temperatura desde / hasta | -25 °C / 90 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 1285.9 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 2500 V |
| Corriente nominal (40 ° C) | 8,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PUR |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Fundición de zinc niquelada |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS presentes | a0cd82b6-ee26-42c9-aa4a-959a78ae0d4a |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 8,0 mm |
| Sección transversal | 4 x 1,50 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | TPM |
| Estructura de un solo cable | 84 x 0,15 mm |
| Color del cable | negro |
| Propiedades electricas | |
| Resistencia del conductor | 13.3 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 7,5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Ciclos de flexión | 5 millones |
| Aceleración permitida | 5 m/s² |
| Distancia de viaje, horizontal | 20 m |
| Velocidad de viaje | ≤ 300 m/min |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -20 °C / 80 °C |
| Cable de rango de temperatura fijo de / a | -50 °C / 80 °C |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
- La especificación de la clase de protección se aplica a condición de que los cuatro agujeros de montaje se realicen como aguejeros ciegos.
