Número de orden: 77 2529 0000 50705-0500
M12 Conector de cable macho, Número de contactos: 5, blindado, moldeado en el cable, IP67, UL, CAN-Bus, PUR, morado, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 5 m
M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 77 2529 0000 50705-0500 |
| Diseño de conector | Conector de cable macho |
| Tipo estándar | DIN EN 61076-2-101 |
| Longitud del cable | 5 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud). |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP67 |
| Área de la sección transversal | 1 x 2 x AWG 22 / 1 x 2 x AWG 24 |
| Rango de temperatura desde / hasta | -25 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 720.00 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 60 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | blindado |

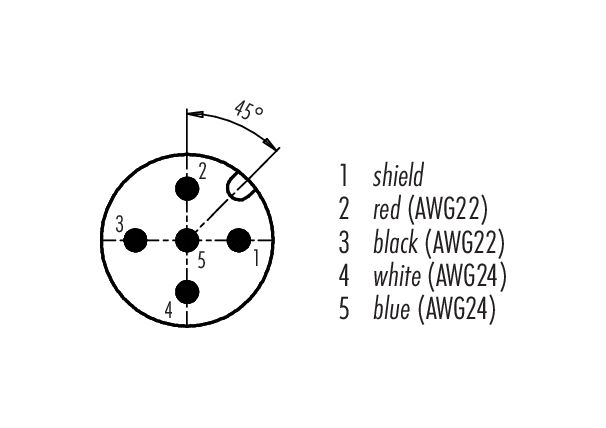

| Conexión de pantalla | Escudo en el pin 1 |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PUR |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Fundición de zinc niquelada |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | fb90dd9a-fcc7-4702-b3ea-90be8ef90993 |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaración de conformidad CE
másmenos| Directiva de baja tensión | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Tipo de cable | CAN-Bus |
| Diámetro del cable | 7,2 mm |
| Sección transversal | 1 x 2 x AWG 22 + 1 x 2 x AWG 24 |
| carcasa de material | PUR |
| Aislamiento de un solo cable | Poliolefinas y PE espumado con piel |
| Estructura de un solo cable | 19 x 0,16 mm / 19 x 0,13 mm |
| Color del cable | morado |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | 5 x Ø |
| Radio de curvatura del cable móvil | 10 x Ø |
| Ciclos de flexión | 1 millones |
| Aceleración permitida | máx. 5 m/s² |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -20 °C / 80 °C |
| Cable de rango de temperatura fijo de / a | -40 °C / 80 °C |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
- La especificación de la clase de protección se aplica a condición de que los cuatro agujeros de montaje se realicen como aguejeros ciegos.
