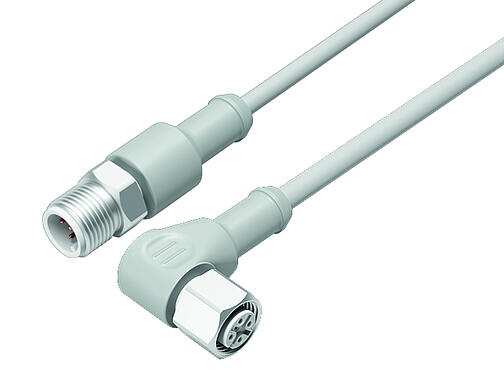

  4. M12/M12 Cable de conexión conector hembra en ángulo, Número de contactos: 8, sin blindaje, moldeado en el cable, IP69K, UL, Ecolab, PVC, gris, 8 x 0,25 mm², Industria alimentaria, Acero inoxidable, 2 m
Número de orden: 77 3734 3729 20908-0200

M12/M12 Cable de conexión conector hembra en ángulo, Número de contactos: 8, sin blindaje, moldeado en el cable, IP69K, UL, Ecolab, PVC, gris, 8 x 0,25 mm², Industria alimentaria, Acero inoxidable, 2 m

M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Números de contactos disponibles
(Estándar 1 m y 2 m. Otras longitudes disponibles previa solicitud).
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 77 3734 3729 20908-0200
Diseño de conector Cable de conexión conector hembra en ángulo
Tipo estándar DIN EN 61076-2-101
Longitud del cable 2 m (Estándar 1 m y 2 m. Otras longitudes disponibles previa solicitud).
Versión Cable de conexión
Sistema de bloqueo de conector tornillo
Terminación moldeado en el cable
Grado de protección IP69K
IP67
Área de la sección transversal 0,25 mm² / AWG 24
Rango de temperatura desde / hasta -40 °C / 105 °C
Operacion mecanica > 100 ciclos de conexión
Información adicional Industria alimentaria
Acero inoxidable
Peso (gr) 138.00
Número de arancel aduanero 85444290
País de origen DE
Voltaje nominal 60 V
Voltaje nominal UL 2457
Voltaje de impulso nominal 800 V
Corriente nominal (40 ° C) 2,0 A
Resistencia de aislamiento ≥ 1010 Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales II
Cumplimiento de EMV sin blindaje
Material de la carcasa PP
Material del cuerpo de contacto PP
Material de contacto CuZn (latón) / CuSn (bronce)
Chapado de contacto Au (oro)
Material de bloqueo Acero inoxidable
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 36d9b834-722c-4ede-9e8d-872cd57bbc25
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directiva RoHS 2011/65/EU (EN 50581:2012)
Datos de cable
másmenos
Estructura del cable
Diámetro del cable 6,0 mm
Sección transversal 8 x 0,25 mm²
carcasa de material PVC
Aislamiento de un solo cable PVC
Estructura de un solo cable 32 x 0,10 mm
Color del cable gris
Propiedades electricas
Resistencia del conductor 79 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo ≥ 5 x Ø
Radio de curvatura del cable móvil ≥ 10 x Ø
Ciclos de flexión > 2 millones
Aceleración permitida máx. 5 m/s² + 1 m/s²
Distancia de viaje, horizontal 5 m/s² -> 5 m
Distancia de viaje, vertical 5 m/s² -> 2 m
Velocidad de viaje a 5 m de camino horizontal -> 200 m/min
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a -5 °C / 105 °C
Cable de rango de temperatura fijo de / a -40 °C / 105 °C
Otras características
Libre de halógeno no
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  4. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  5. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
