Número de orden: 77 3834 0000 20004-0500

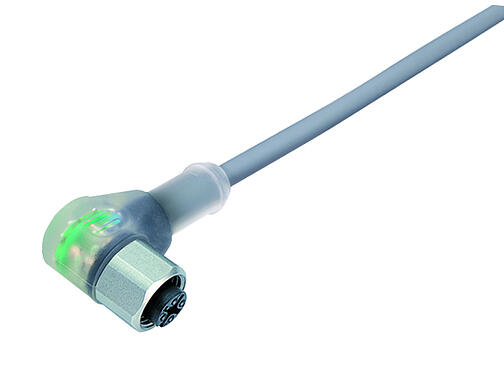

M12-A Conector hembra en ángulo, Número de contactos: 4, sin blindaje, moldeado en el cable, IP69K, UL, PVC, gris, 4 x 0,34 mm², Acero inoxidable, 5 m
M12, serie 763, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 77 3834 0000 20004-0500 |
| Diseño de conector | Conector hembra en ángulo |
| Tipo estándar | DIN EN 61076-2-101 |
| Longitud del cable | 5 m |
| Versión | Conector hembra en ángulo |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP69K |
| Área de la sección transversal | 0,34 mm² / AWG 22 |
| Rango de temperatura desde / hasta | -25 °C / 90 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Información adicional | Acero inoxidable |
| Peso (gr) | 175 |
| Número de arancel aduanero | 85444290 |
Parámetros eléctricos
másmenos| Voltaje nominal | 10 - 30 V |
| Voltaje de impulso nominal | 500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Resistencia de aislamiento | ≥ 10¹⁰ Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PUR |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Acero inoxidable |
| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 4,8 mm |
| Sección transversal | 4 x 0,34 mm² |
| carcasa de material | PVC |
| Aislamiento de un solo cable | PVC |
| Estructura de un solo cable | 42 x 0,10 mm |
| Color del cable | gris |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Ciclos de flexión | 2 millones |
| Aceleración permitida | 5 m/s² |
| Distancia de viaje, horizontal | a 5 m/s² -> 5 m |
| Distancia de viaje, vertical | a 5 m/s² -> 2 m |
| Velocidad de viaje | ≤ 200 m / min (5 m de distancia horizontal) |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -5 °C / 105 °C |
| Cable de rango de temperatura fijo de / a | -40 °C / 105 °C |
| Otras características | |
| Libre de halógeno | no |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
