Número de orden: 77 3834 0000 50004-0500

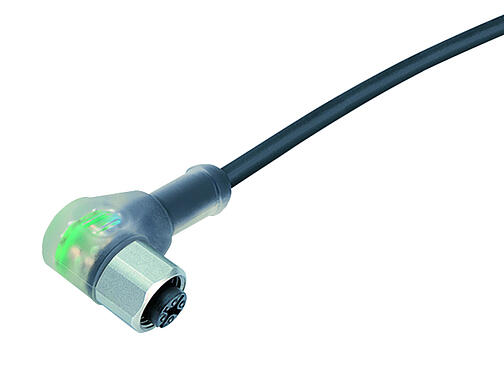

M12 Conector hembra en ángulo, Número de contactos: 4, sin blindaje, moldeado en el cable, IP69K, UL, PUR, negro, 4 x 0,34 mm², con LED PNP, Acero inoxidable, 5 m
M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 77 3834 0000 50004-0500 |
| Diseño de conector | Conector hembra en ángulo |
| Tipo estándar | DIN EN 61076-2-101 |
| Longitud del cable | 5 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud). |
| Versión | Conector hembra en ángulo |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP69K |
| Área de la sección transversal | 0,34 mm² / AWG 22 |
| Rango de temperatura desde / hasta | -25 °C / 90 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Información adicional |
con LED PNP Acero inoxidable |
| Peso (gr) | 443.00 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 10 - 30 V |
| Voltaje de impulso nominal | 500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Resistencia de aislamiento | ≥ 1010 Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PUR |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Acero inoxidable |
| REACH SVHC |
None (No pollutants) |
| Número SCIP | SCIP-number not available |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Declaración de conformidad CE
másmenos| Directiva RoHS | 2011/65/EU (EN 50581:2012) |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 4,7 mm |
| Sección transversal | 4 x 0,34 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | PP9Y sin halógenos |
| Estructura de un solo cable | 43 x 0,10 mm |
| Color del cable | negro |
| Propiedades electricas | |
| Resistencia del conductor | 60 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Ciclos de flexión | > 5 millones |
| Aceleración permitida | ≥ 5 m/s² |
| Distancia de viaje, horizontal | ≥ 5 m |
| Distancia de viaje, vertical | ≥ 5 m |
| Velocidad de viaje | ≤ 200 m/min |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -25 °C / 80 °C |
| Cable de rango de temperatura fijo de / a | -50 °C / 80 °C |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
- La especificación de la clase de protección se aplica a condición de que los cuatro agujeros de montaje se realicen como aguejeros ciegos.
