Número de orden: 86 0431 0003 00004

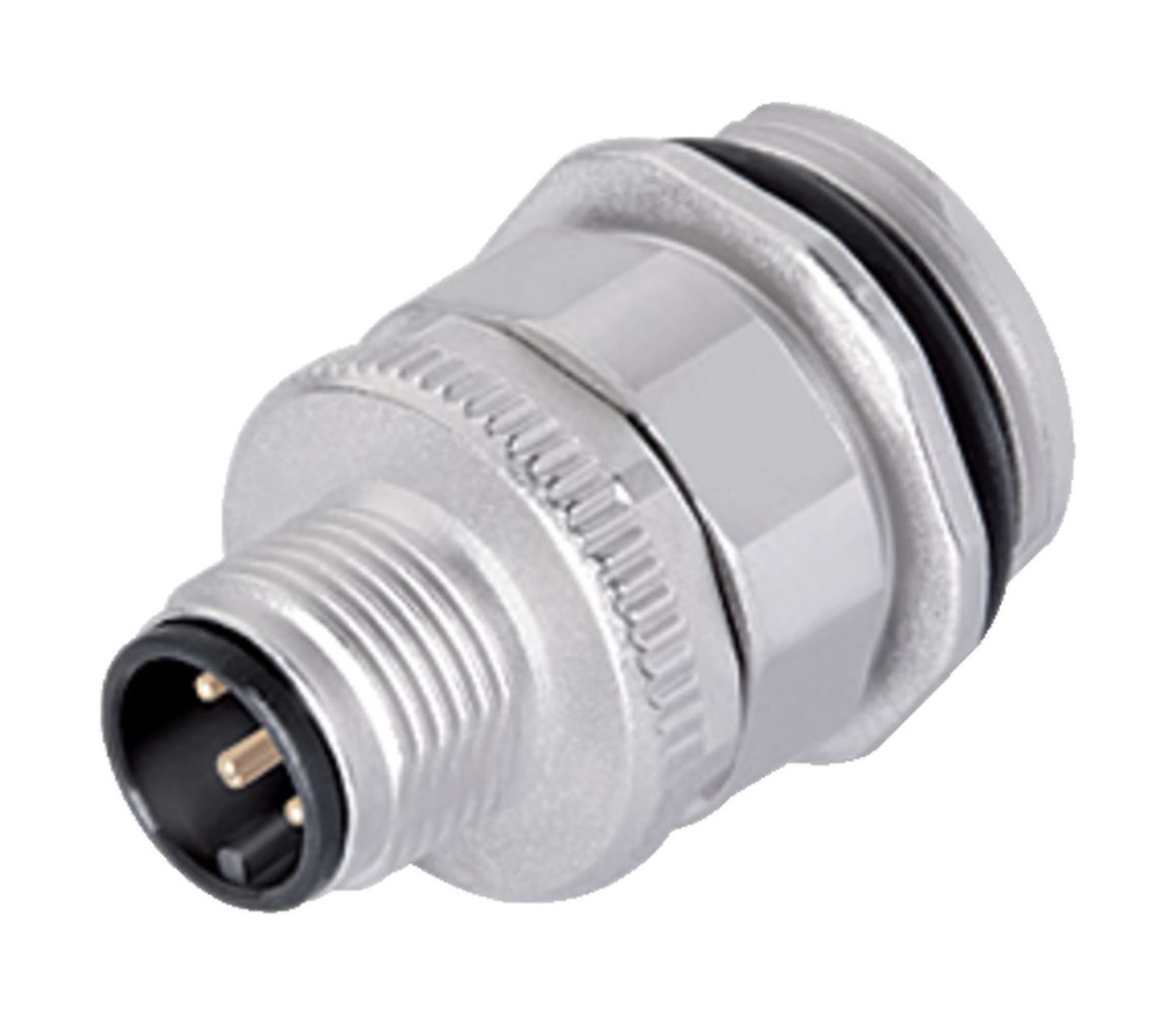

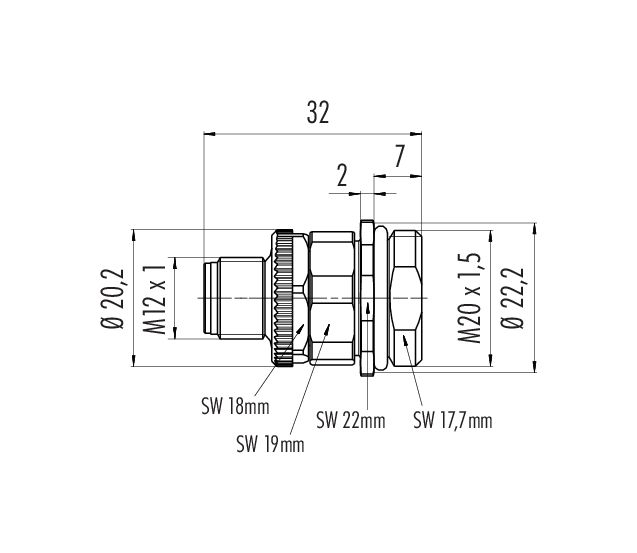

Enchufe de brida, Número de contactos: 4, sin blindaje, tornillo extraíble, IP67, UL, VDE, M20x1,5
M12, serie 763
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 86 0431 0003 00004 |
| Aviso |
Tenga en cuenta que, debido al cambio del número de pedido antiguo al nuevo, puede haber desviaciones en las especificaciones técnicas. Si tiene preguntas sobre los detalles del producto, utilice el formulario "Comuníquese con el servicio de atención al cliente" a la derecha.
más |
| Diseño de conector | Enchufe de brida |
| Tipo estándar | DIN EN 61076-2-101 |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |

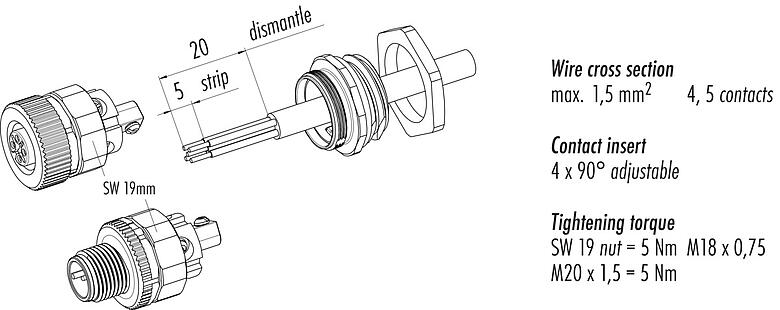

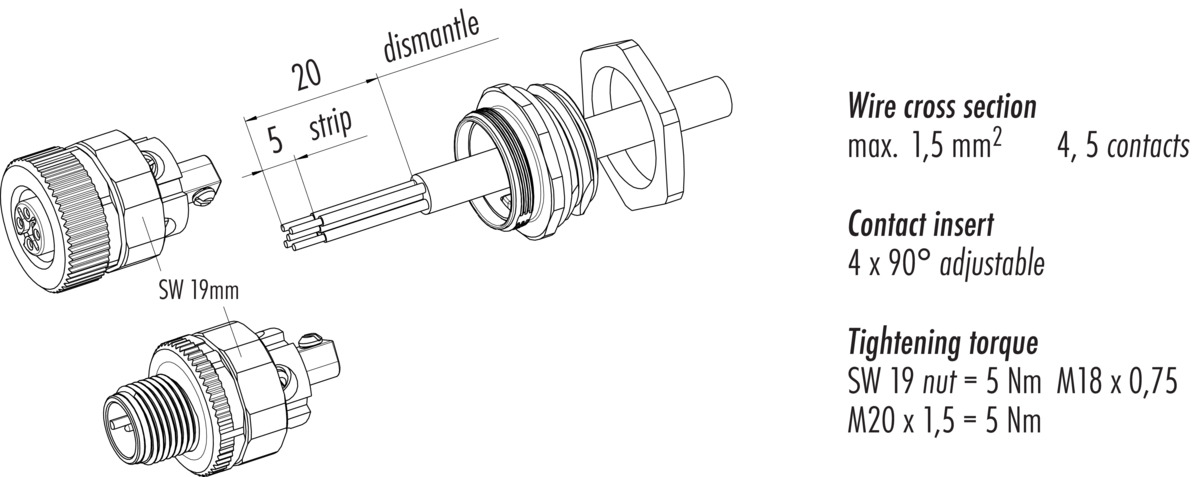

| Terminación | tornillo extraíble |
| Grado de protección | IP67 |
| Área de la sección transversal | máx. 1,50 mm² / AWG 16 |
| Rango de temperatura desde / hasta | -40 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 26.50 |
| Número de arancel aduanero | 85369010 |
Parámetros eléctricos
másmenos| Voltaje nominal | 250 V |
| Voltaje de impulso nominal | 2500 V |
| Corriente nominal (40 ° C) | 8,0 A |
| Resistencia de aislamiento | > 10⁸ Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | III |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | Fundición de zinc niquelada |
| Material del cuerpo de contacto | PA negro |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | SCIP-number not available |
Autorizaciones / aprobaciones
másmenos| Approvals | UL, VDE |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
