  4. M12 Conector dúo de cable macho, Número de contactos: 5, 2 x Cable Ø 2,1-3,0 mm o Ø 4,0-5,0 mm, sin blindaje, tornillo extraíble, IP67, UL
Número de orden: 99 0437 142 05

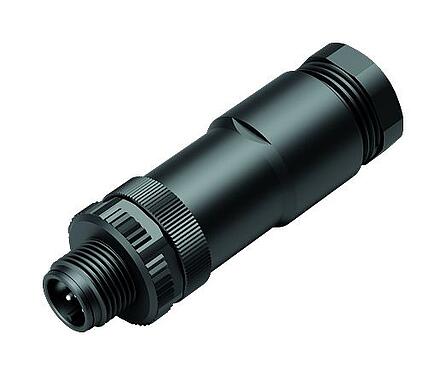

M12 Conector dúo de cable macho, Número de contactos: 5, 2 x Cable Ø 2,1-3,0 mm o Ø 4,0-5,0 mm, sin blindaje, tornillo extraíble, IP67, UL

M12-A, serie 713, Tecnología de automatización - sensores y actuadores
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 99 0437 142 05
Diseño de conector Conector dúo de cable macho
Tipo estándar DIN EN 61076-2-101
Versión Campo configurable
Sistema de bloqueo de conector tornillo
Terminación tornillo extraíble
Grado de protección IP67
Área de la sección transversal máx. 0,75 mm² / AWG 18
Salida de cable 2 x Cable Ø 2,1-3,0 mm o Ø 4,0-5,0 mm
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 50 ciclos de conexión
Peso (gr) 23.06
Número de arancel aduanero 85369010
País de origen HU
Voltaje nominal 60 V
Voltaje de impulso nominal 1500 V
Corriente nominal (40 ° C) 4 A (3 A UL)
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV sin blindaje
Material de la carcasa PA
Material del cuerpo de contacto PA
Material de contacto CuZn (latón)
Chapado de contacto CuSnZn (Optalloy)
Material de bloqueo PA
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 0141e6dc-efaa-42fd-8458-278c81d25a7c
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directiva de bajo voltaje 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Aviso general de exención de responsabilidad
  1. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  2. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  3. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
