Número de orden: 99 0536 52 05

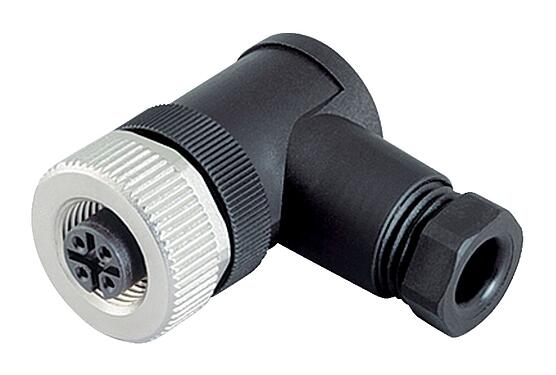

M12-A Conector hembra en ángulo, Número de contactos: 5, 6,0-8,0 mm, sin blindaje, abrazadera de alambre, IP67
M12, serie 713, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 99 0536 52 05 |
| Diseño de conector | Conector hembra en ángulo |
| Versión | Conector hembra en ángulo |
| Sistema de bloqueo de conector | tornillo |
| Terminación | abrazadera de alambre |
| Grado de protección | IP67 |
| Área de la sección transversal | máx. 0,50 mm² / AWG 20 |
| Salida de cable | 6,0-8,0 mm |
| Torcionabilidad | 90° (4 opciones de codificación) |
| Rango de temperatura desde / hasta | -40 °C / 85 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 21.16 |
| Número de arancel aduanero | 85369010 |
Parámetros eléctricos
másmenos| Voltaje nominal | 60 V |
| Voltaje de impulso nominal | 1500 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Resistencia de aislamiento | > 10⁸ Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | III |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PA |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| Material de bloqueo | Fundición de zinc niquelada |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) |
| Número SCIP | 37af787b-b35d-468f-b079-66807de40f84 |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 7.0 | EC002635 |
Declaraciones de conformidad
másmenos| Directiva de bajo voltaje | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Aviso general de exención de responsabilidad
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
Descargas
Ficha técnica
Ficha técnica 99 0536 52 05
descargar
REACH
99 0536 52 05
descargar
RoHS
99 0536 52 05
descargar
China RoHS
99 0536 52 05
descargar
Declaración de conformidad
Directiva de bajo voltaje
descargar
UKCA declaration of conformity
Electrical Equipment
descargar
Archivos CAD
Seleccione el formato deseado
