  4. M12 Toma de brida, Número de contactos: 8, blindable, SMT, IP67
Número de parte: 99 3482 402 08

M12 Toma de brida, Número de contactos: 8, blindable, SMT, IP67

M12-A, serie 763, Tecnología de automatización - sensores y actuadores
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 99 3482 402 08
Diseño de conector Toma de brida
Tipo estándar DIN EN 61076-2-101
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación SMT
Grado de protección IP67
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Altura de instalación 13
Peso (gr) 6.99
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 30 V
Voltaje de impulso nominal 800 V
Corriente nominal (40 ° C) 1,5 A
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales III
Cumplimiento de EMV blindable
Conexión de pantalla placa de protección
Material de la carcasa CuZn (Latón niquelado)
Material del cuerpo de contacto LCP
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 8e67b6d7-06b4-4c24-83d8-1ca3c6120ff9
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  7. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
  8. El usuario debe tomar las precauciones de seguridad adecuadas para garantizar que el conector no pueda desconectarse accidentalmente. Además, el usuario debe asegurarse de que el cable está adecuadamente asegurado.
Descargas
Ficha técnica
Ficha técnica 99 3482 402 08
PDF
REACH
99 3482 402 08
PDF
RoHS
99 3482 402 08
PDF
China RoHS
99 3482 402 08
PDF

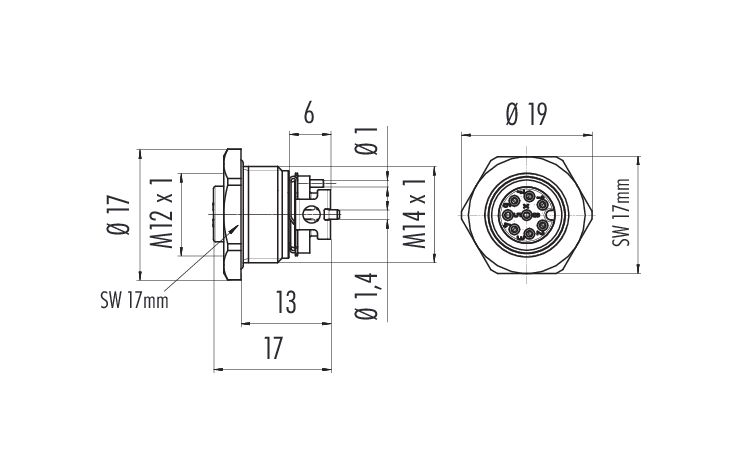

Datos CAD
Elija su formato preferido
M12-A
99 3482 402 08
