Número de orden: 70 3420 005 04

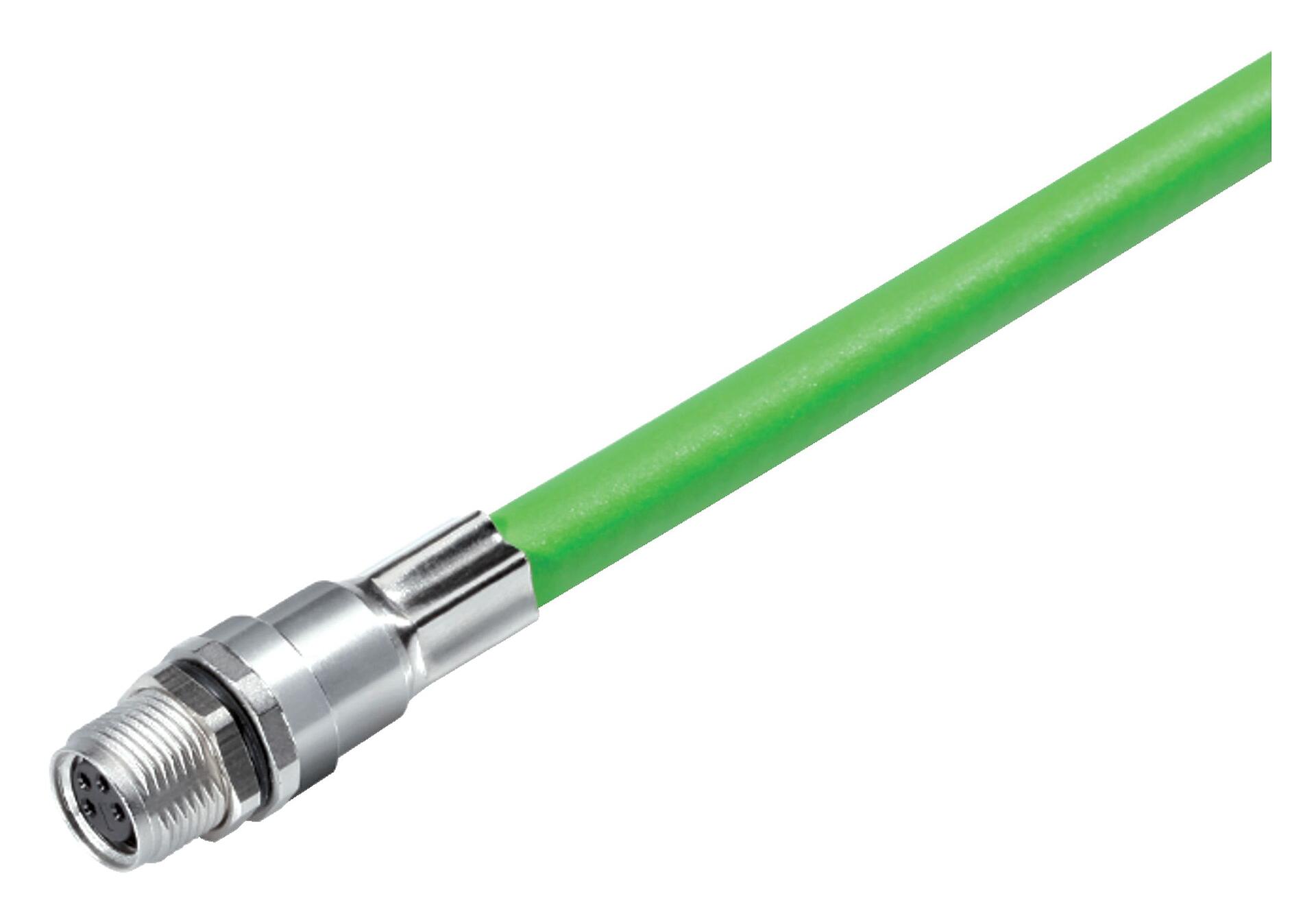

M8 Toma de brida, Número de contactos: 4, blindado, con cables ensamblado, IP67, Ethernet, PUR, verde, 4 x AWG 22, 0,5 m
M8, serie 718, Tecnología de automatización - sensores y actuadores
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de orden | 70 3420 005 04 |
| Diseño de conector | Toma de brida |
| Tipo estándar | DIN EN 61076-2-104 |
| Longitud del cable | 0,5 m (Otras longitudes disponibles previa solicitud). |
| Versión | Conector hembra recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | con cables ensamblado |
| Grado de protección | IP67 |
| Área de la sección transversal | 0,34 mm² / AWG 22 |
| Rango de temperatura desde / hasta | -40 °C / 80 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 43.00 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 30 V |
| Voltaje de impulso nominal | 800 V |
| Corriente nominal (40 ° C) | 4,0 A |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | II |
| Grupo de materiales | II |
| Cumplimiento de EMV | blindado |
| Conexión de pantalla | Escudo en el alojamiento |
Material
másmenos| Material de la carcasa | Fundición de zinc niquelada |
| Material del cuerpo de contacto | PA |
| Material de contacto | CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | e72aa14b-9ca8-40ce-a4d9-26ea26181f06 |
Clasificaciones
másmenos| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Datos de cable
másmenos| Estructura del cable | |
| Tipo de cable | Ethernet |
| Sección transversal | 4 x AWG 22 |
| carcasa de material | PUR |
| Aislamiento de un solo cable | Poliolefina |
| Estructura de un solo cable | 7 x 0,34 mm |
| Color del cable | verde |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 5 x Ø |
| Radio de curvatura del cable móvil | ≥ 15 x Ø |
| Ciclos de flexión | > 10 x Ø (2 millones) |
| Aceleración permitida | 2 m/s² |
| Distancia de viaje, horizontal | a 5 m/s² -> 5 m |
| Distancia de viaje, vertical | a 5 m/s² -> 5 m |
| Velocidad de viaje | ≤ 200 m / min (5 m de distancia horizontal) |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -20 °C / 60 °C |
| Cable de rango de temperatura fijo de / a | -40 °C / 80 °C |
| Otras características | |
| Libre de halógeno | sí |
