Número de parte: 76 6319 1111 00006-0200

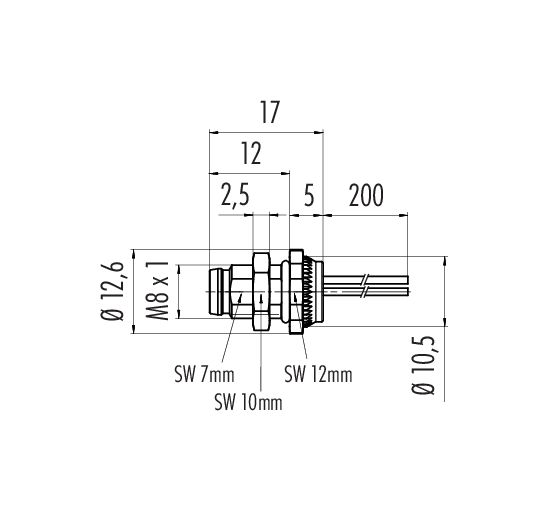

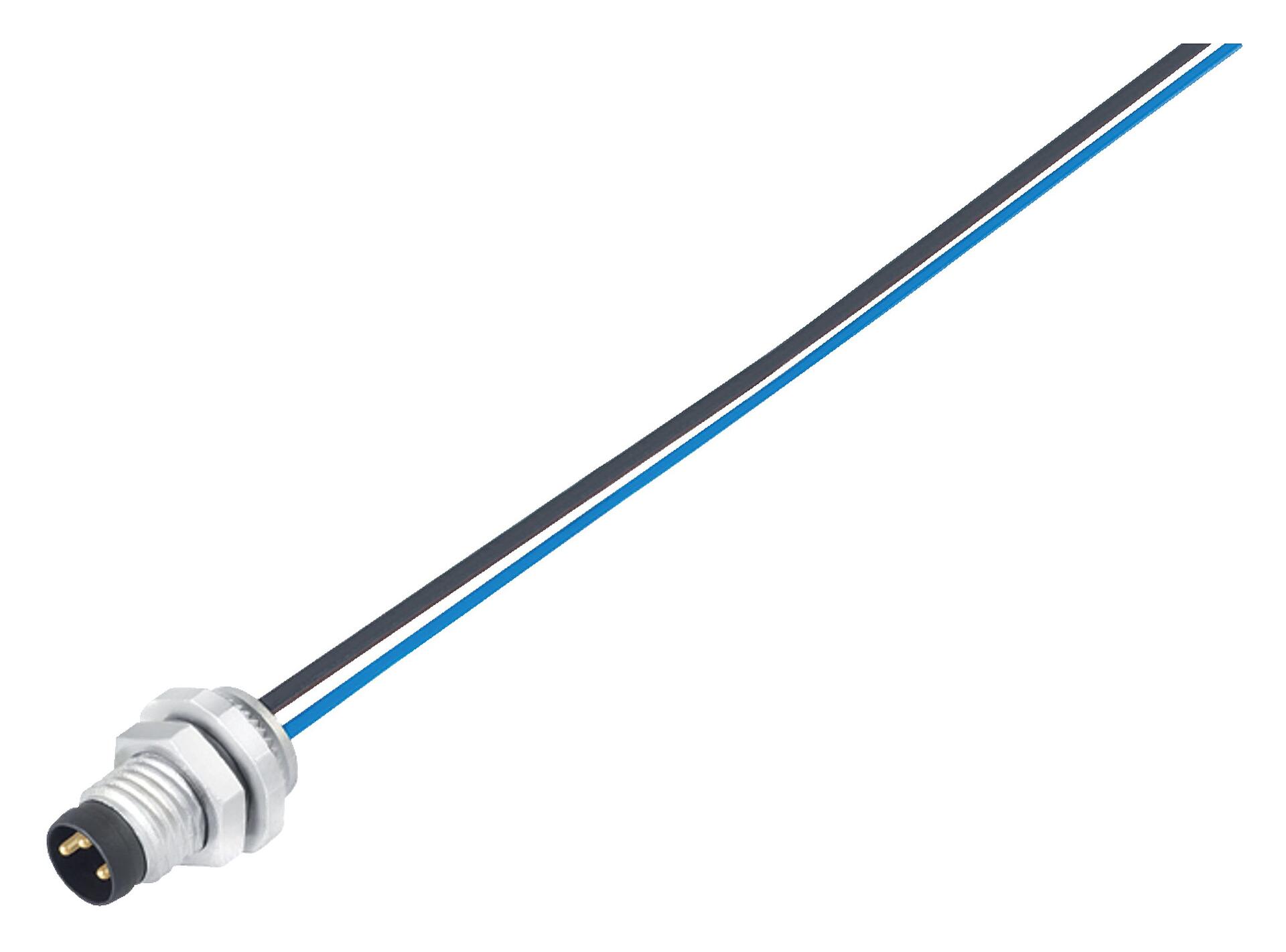

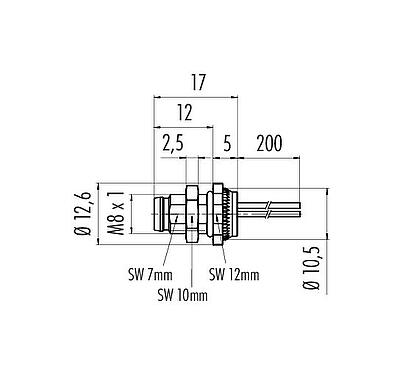

M8 Enchufe de brida, Número de contactos: 6, sin blindaje, hilos, IP67, UL, atornillable por delante

M8, serie 718, Tecnología de automatización - sensores y actuadores
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 76 6319 1111 00006-0200
Número de parte antiguo: 09 3423 86 06
Aviso
Tenga en cuenta que, debido al cambio del número de pedido antiguo al nuevo, puede haber desviaciones en las especificaciones técnicas. Si tiene preguntas sobre los detalles del producto, utilice el formulario "Comuníquese con el servicio de atención al cliente" a la derecha.
más
Diseño de conector Enchufe de brida
Tipo estándar DIN EN 61076-2-104
Longitud de cable 0,2 m (Estándar 0,2 m. Otras longitudes disponibles previa solicitud).
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación hilos
Grado de protección IP67
Área de la sección transversal 0,14 mm² / AWG 26
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 7.71
Número de arancel aduanero 85369010
Voltaje nominal 30 V
Voltaje de impulso nominal 800 V
Corriente nominal (40 ° C) 1,5 A
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales II
Cumplimiento de EMV sin blindaje
Material de la carcasa Fundición de zinc niquelada
Material del cuerpo de contacto PA negro
Material de contacto CuZn (latón)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 0530f256-5ff5-468f-863c-586ec414ec67
eCl@ss 11.1 27-44-01-03
ETIM 9.0 EC003570
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  4. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  5. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  6. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
  7. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 50 cNm).
