7/8"
7/8" Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL 2238, VDE, M20x1,5, Montaje frontal

Ilustración 7/8" Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL 2238, VDE, M20x1,5, Montaje frontal — Ilustración

Vista en 3D 7/8" Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL 2238, VDE, M20x1,5, Montaje frontal — Vista en 3D

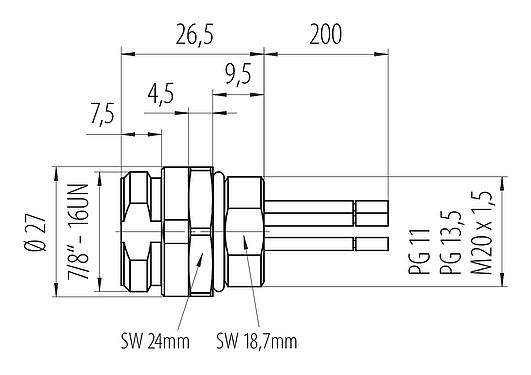

Dibujo a escala 7/8" Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL 2238, VDE, M20x1,5, Montaje frontal — Dibujo a escala

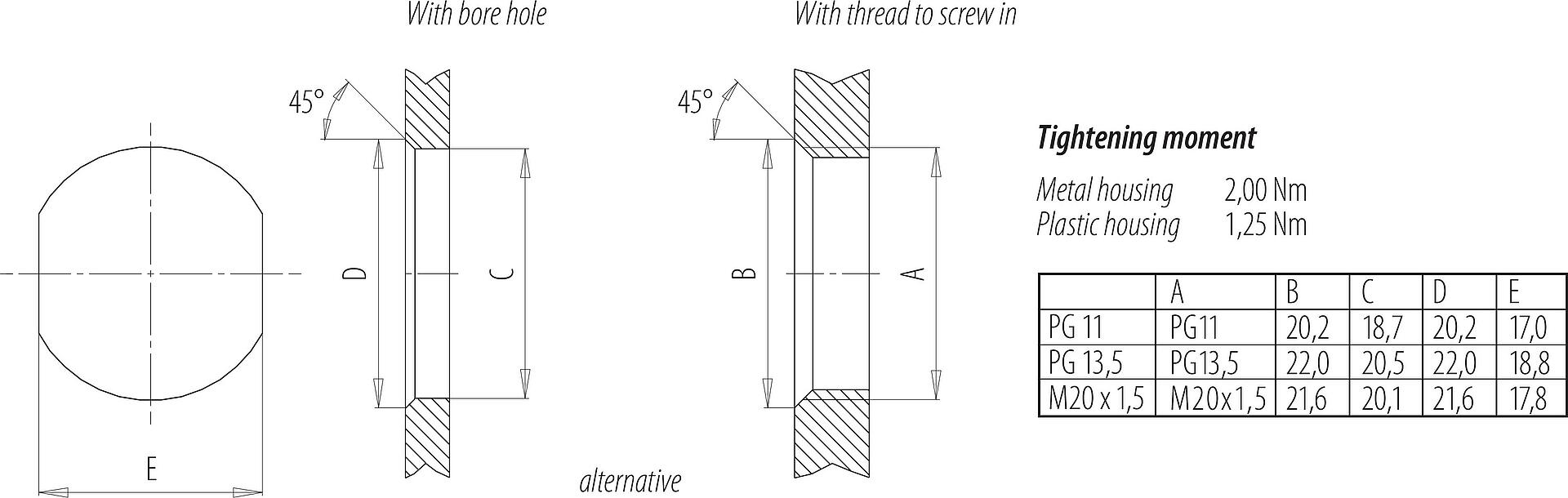

Muestra de montaje 7/8" Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL 2238, VDE, M20x1,5, Montaje frontal — Muestra de montaje

Disposición de los contactos (lado de la conexión) 7/8" Enchufe de brida, Número de contactos: 2+PE, sin blindaje, hilos, IP68, UL 2238, VDE, M20x1,5, Montaje frontal — Disposición de los contactos (lado de la conexión)

Agregar al carrito

Número de parte

09 2447 320 03

Tiempo de espera de fábrica: 14 semanas

Pedido: 158

Número de parte	09 2447 320 03
Diseño de conector	Enchufe de brida
Longitud de cable	0,2 m (Estándar 0,2 m. Otras longitudes disponibles previa solicitud).
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	hilos
Grado de protección	IP68
Sección de conexión	0,75 mm² / AWG 18
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Peso (gr)	39.14
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	300 V (600 V UL)
Voltaje de impulso nominal	4000 V
Corriente nominal (40 ° C)	10,0 A
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	I
Cumplimiento de EMV	sin blindaje

Material de la carcasa	Fundición de zinc niquelada
Material del cuerpo de contacto	PUR
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
PFAS presentes	7eddd082-47e4-4615-948c-f927017caad9

Estructura del alambre
Sección transversal (mm²)	3 x 0,14 mm²
Sección transversal (AWG)	4 x AWG 18
Diámetro del cable	2,9
Colores del cable	amarillo/verde Café azul
Material de la funda	PVC
Material del cable	Cu (verzinnt)
Estructura del cable	28 x 0,20 mm
Propiedades eléctricas
Tensión nominal	600 V
Tensión nominal de impulso	6000 V
Propiedades térmicas
Rango de temperatura del cable en movimiento de / a (°C)	-5 °C / 105 °C
Rango de temperatura del cable fijo de / a (°C)	-30 °C / 105 °C

Approvals	UL 2238, VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,5 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).

Descargas

Ficha técnica 09 2447 320 03
