7/8" distribuidor doble, Número de contactos: 3, sin blindaje, soldadura, IP68, VDE, Fundición a presión de anillos roscados

Ilustración 09 2473 100 03 - 7/8 — Ilustración

Vista en 3D 09 2473 100 03 - 7/8 — Vista en 3D

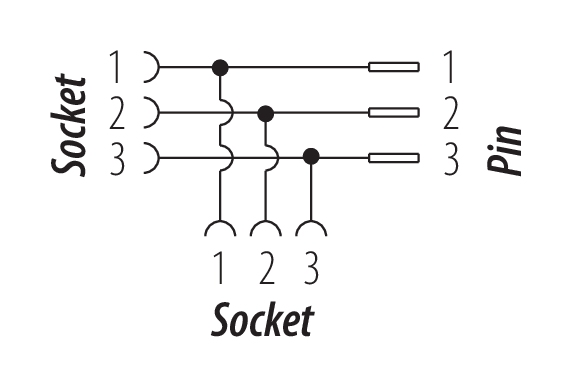

Diseño del cable 09 2473 100 03 - 7/8 — Diseño del cable

Dibujo a escala 09 2473 100 03 - 7/8 — Dibujo a escala

Disposición de los contactos (lado de la conexión) 09 2473 100 03 - 7/8 — Disposición de los contactos (lado de la conexión)

Número de parte	09 2473 100 03
Diseño de conector	distribuidor doble
Versión	T-Distributors
Sistema de bloqueo de conector	tornillo
Terminación	soldadura
Grado de protección	IP68
Rango de temperatura desde / hasta	-30 °C / 85 °C
Operacion mecanica	> 100 ciclos de conexión
Información adicional	Fundición a presión de anillos roscados
Peso (gr)	68.28
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	300 V
Voltaje de impulso nominal	4000 V
Corriente nominal (40 ° C)	10,0 A
Grado de contaminación	3
Categoría de sobrevoltaje	II
Grupo de materiales	I
Cumplimiento de EMV	sin blindaje

Material de la carcasa	Macromelt
Material del cuerpo de contacto	PUR
Material de contacto	CuZn (latón)
Chapado de contacto	Au (oro)
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	25b5dd04-b40d-40bb-9099-cd876478f3aa

Approvals	VDE

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,5 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).
