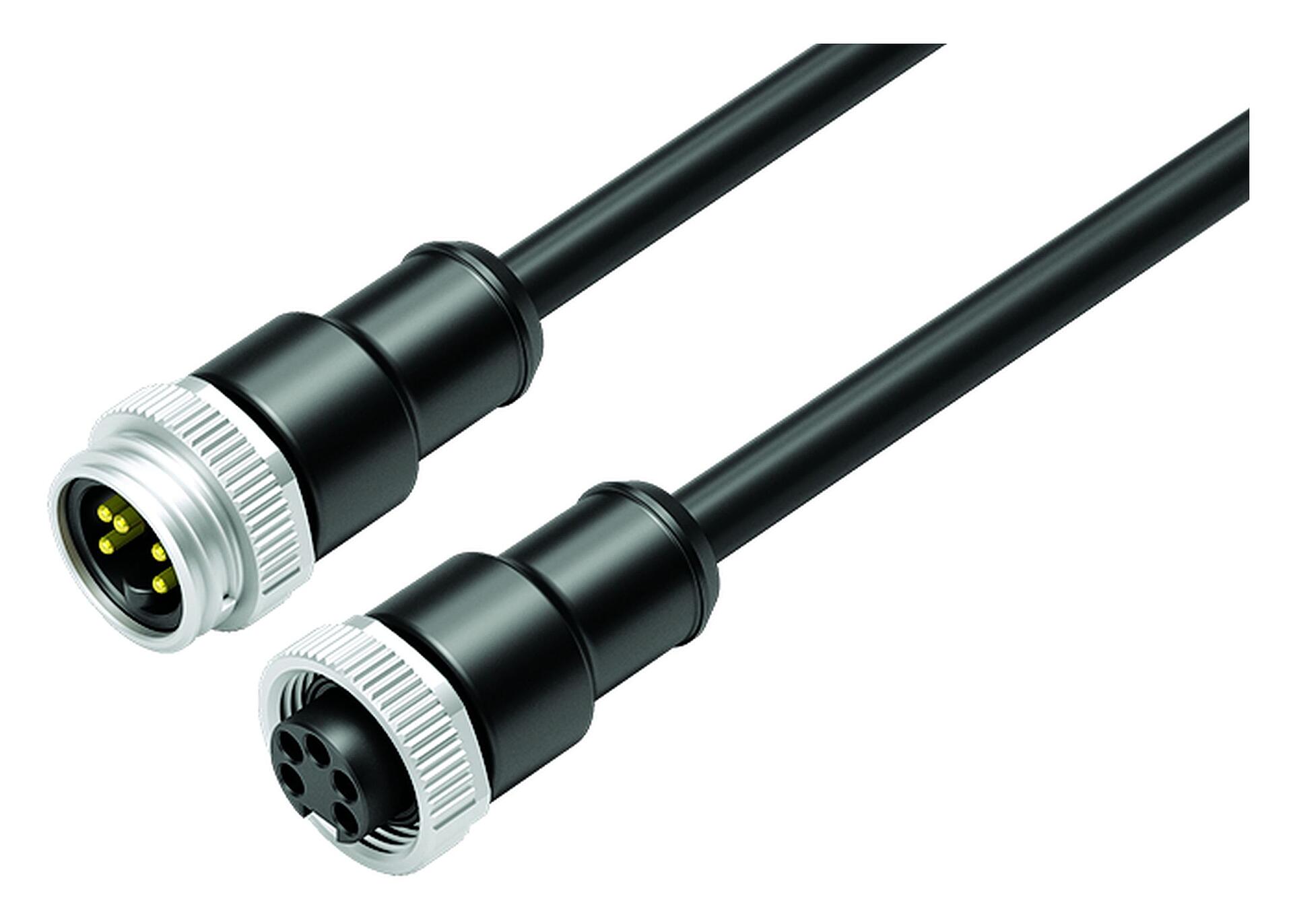

  4. 7/8" Cable de conexión conector de cable macho - conector de cable hembra, Número de contactos: 4+PE, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 5 x 1,50 mm², 2 m
Número de parte: 77 1430 1429 50005-0200

7/8" Cable de conexión conector de cable macho - conector de cable hembra, Número de contactos: 4+PE, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 5 x 1,50 mm², 2 m

7/8", serie 870, Tecnología de automatización - voltaje y fuente de alimentación

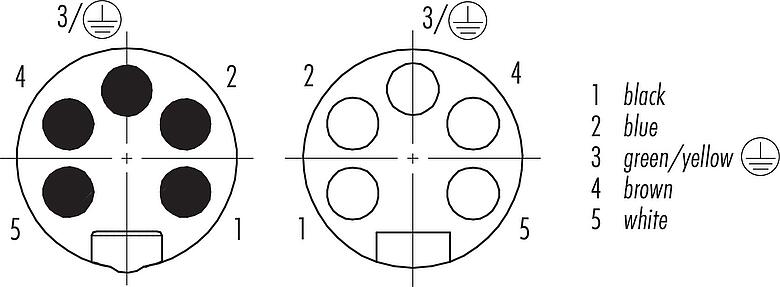

Números de contactos disponibles
(Estándar 1 m y 2 m. Otras longitudes disponibles previa solicitud).
Comparar el producto
Descargas
Características generales
másmenos
Número de parte 77 1430 1429 50005-0200
Diseño de conector Cable de conexión conector de cable macho - conector de cable hembra
Longitud del cable 2 m (Estándar 1 m y 2 m. Otras longitudes disponibles previa solicitud).
Versión Cable de conexión
Sistema de bloqueo de conector tornillo
Terminación moldeado en el cable
Grado de protección IP68
Área de la sección transversal 1,50 mm² / AWG 16
Rango de temperatura desde / hasta -25 °C / 80 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 330.00
Número de arancel aduanero 85444290
País de origen DE
Voltaje nominal 300 V (600 V UL)
Voltaje de impulso nominal 2500 V
Corriente nominal (40 ° C) 9,0 A
Resistencia de aislamiento > 108 Ω
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales I
Cumplimiento de EMV sin blindaje
Material del cuerpo de contacto PUR
Material de contacto CuZn (latón) / CuSn (bronce)
Chapado de contacto Au (oro)
Material de bloqueo CuZn (latón)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP dce9b7f6-057f-488f-aba3-885ad9825ebb
ETIM 9.0 EC002638
Datos de cable
másmenos
Estructura del cable
Diámetro del cable 8,7 mm
Sección transversal 5 x 1,50 mm²
carcasa de material PUR
Aislamiento de un solo cable TPM
Estructura de un solo cable 82 x 0,15 mm
Color del cable negro
Propiedades electricas
Resistencia de aislamiento del cable > 200 Ω/Km
Tensión de funcionamiento 600 V
Voltaje de prueba de cable 4 kV
Resistencia del conductor 13.3 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo ≥ 7,5 x Ø
Radio de curvatura del cable móvil ≥ 10 x Ø
Ciclos de flexión 5 millones
Aceleración permitida ≥ 5 m/s²
Distancia de viaje, horizontal 20 m
Velocidad de viaje ≤ 300 m/min
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a -20 °C / 80 °C
Cable de rango de temperatura fijo de / a -50 °C / 80 °C
Otras características
Libre de halógeno
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  4. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  5. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  6. El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
  7. Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,5 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).
