  4. 7/8" Conector hembra en ángulo, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 4 x 1,50 mm², 2 m
Número de orden: 77 1434 0000 50004-0200

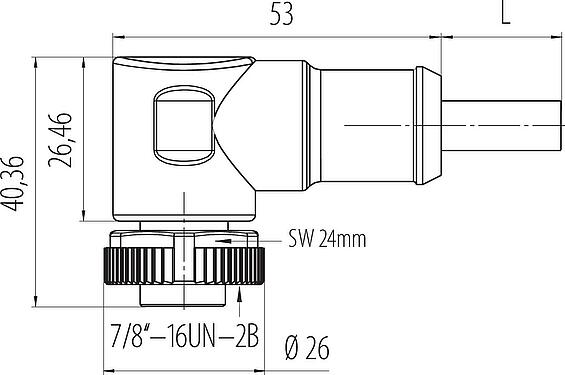

7/8" Conector hembra en ángulo, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 4 x 1,50 mm², 2 m

7/8", serie 870, Tecnología de automatización - voltaje y fuente de alimentación
Números de contactos disponibles
(Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud).
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 77 1434 0000 50004-0200
Diseño de conector Conector hembra en ángulo
Longitud del cable 2 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud).
Versión Conector hembra en ángulo
Sistema de bloqueo de conector tornillo
Terminación moldeado en el cable
Grado de protección IP68
Área de la sección transversal 1,50 mm² / AWG 16
Rango de temperatura desde / hasta -25 °C / 80 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 257.00
Número de arancel aduanero 85444290
País de origen DE
Voltaje nominal 300 V (600 V UL)
Voltaje de impulso nominal 2500 V
Corriente nominal (40 ° C) 10,0 A
Grado de contaminación 3
Categoría de sobrevoltaje II
Grupo de materiales I
Cumplimiento de EMV sin blindaje
Material de la carcasa PUR
Material del cuerpo de contacto PUR
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP a1dd68e2-8a29-446a-8029-3d90b6c40799
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directiva de bajo voltaje 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Datos de cable
másmenos
Estructura del cable
Diámetro del cable 8,0 mm
Sección transversal 4 x 1,50 mm²
carcasa de material PUR
Aislamiento de un solo cable PP
Estructura de un solo cable 84 x 0,15 mm
Color del cable negro
Propiedades electricas
Resistencia del conductor 13.3 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo ≥ 7,5 x Ø
Radio de curvatura del cable móvil ≥ 10 x Ø
Ciclos de flexión 5 millones
Aceleración permitida 5 m/s²
Distancia de viaje, horizontal 20 m
Velocidad de viaje ≤ 300 m/min
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a -30 °C / 80 °C
Cable de rango de temperatura fijo de / a -50 °C / 80 °C
Otras características
Libre de halógeno
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  4. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  5. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 50 cNm).
