Número de parte: 77 1434 1429 50004-1000

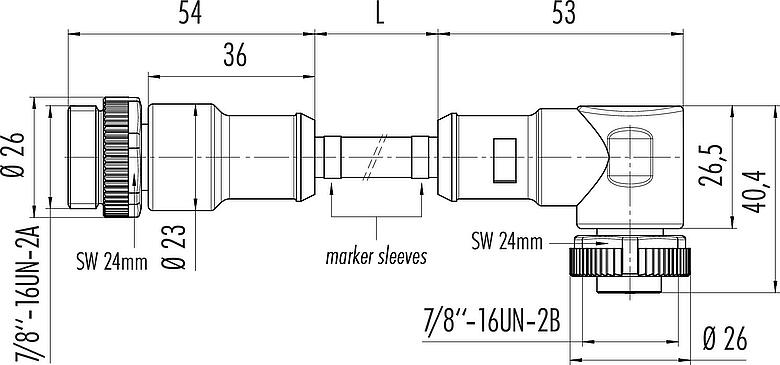

7/8" Cable de conexión conector de cable macho - conector de cable hembra, Número de contactos: 4, sin blindaje, moldeado en el cable, IP68, UL, PUR, negro, 4 x 1,50 mm², 10 m
7/8", serie 870, Tecnología de automatización - voltaje y fuente de alimentación
Vista en 3D(Haga clic para activar)
Características generales
másmenos| Número de parte | 77 1434 1429 50004-1000 |
| Diseño de conector | Cable de conexión conector de cable macho - conector de cable hembra |
| Longitud del cable | 10 m (Otras longitudes disponibles previa solicitud). |
| Versión | Cable de conexión |
| Sistema de bloqueo de conector | tornillo |
| Terminación | moldeado en el cable |
| Grado de protección | IP68 |
| Área de la sección transversal | 1,50 mm² / AWG 16 |
| Rango de temperatura desde / hasta | -25 °C / 80 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Peso (gr) | 1010 |
| Número de arancel aduanero | 85444290 |
| País de origen | DE |
Parámetros eléctricos
másmenos| Voltaje nominal | 300 V (600 V UL) |
| Voltaje de impulso nominal | 2500 V |
| Corriente nominal (40 ° C) | 10,0 A |
| Grado de contaminación | 3 |
| Grupo de materiales | I |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PUR |
| Material del cuerpo de contacto | PUR |
| Material de contacto | CuZn (latón) / CuSn (bronce) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 6e539323-516d-4af8-9c43-53acf03a3fec |
Autorizaciones / aprobaciones
másmenos| Approvals | UL |
Clasificaciones
másmenos| ETIM 9.0 | EC002638 |
Datos de cable
másmenos| Estructura del cable | |
| Diámetro del cable | 8,0 mm |
| Sección transversal | 4 x 1,50 mm² |
| carcasa de material | PUR |
| Aislamiento de un solo cable | TPM |
| Estructura de un solo cable | 84 x 0,15 mm |
| Color del cable | negro |
| Propiedades electricas | |
| Resistencia del conductor | 13.3 Ω/Km (20°C) |
| Propiedades mecánicas | |
| Cable de radio de curvatura fijo | ≥ 7,5 x Ø |
| Radio de curvatura del cable móvil | ≥ 10 x Ø |
| Ciclos de flexión | 5 millones |
| Aceleración permitida | 5 m/s² |
| Distancia de viaje, horizontal | 20 m |
| Velocidad de viaje | ≤ 300 m/min |
| Propiedades térmicas | |
| Cable de rango de temperatura en movimiento de / a | -20 °C / 80 °C |
| Cable de rango de temperatura fijo de / a | -50 °C / 80 °C |
| Otras características | |
| Libre de halógeno | sí |
Aviso general de exención de responsabilidad
- El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
- El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- El conector no es adecuado para tensiones de red. Por favor observe el grado de contaminación y la categoría de sobretensión. Para obtener más información, consulte el centro de descargas "información técnica"
- Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,5 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).
