99 2443 32 04 | binder 7/8" Conector de cable macho, Número de contactos: 3+PE, 10,0-12,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE

Menú

Menú

Número de orden

Carrito

binder USA

Productos
Tecnología de automatización - voltaje y fuente de alimentación
7/8"
7/8" Conector de cable macho, Número de contactos: 3+PE, 10,0-12,0 mm, sin blindaje, tornillo extraíble, IP67, UL, VDE

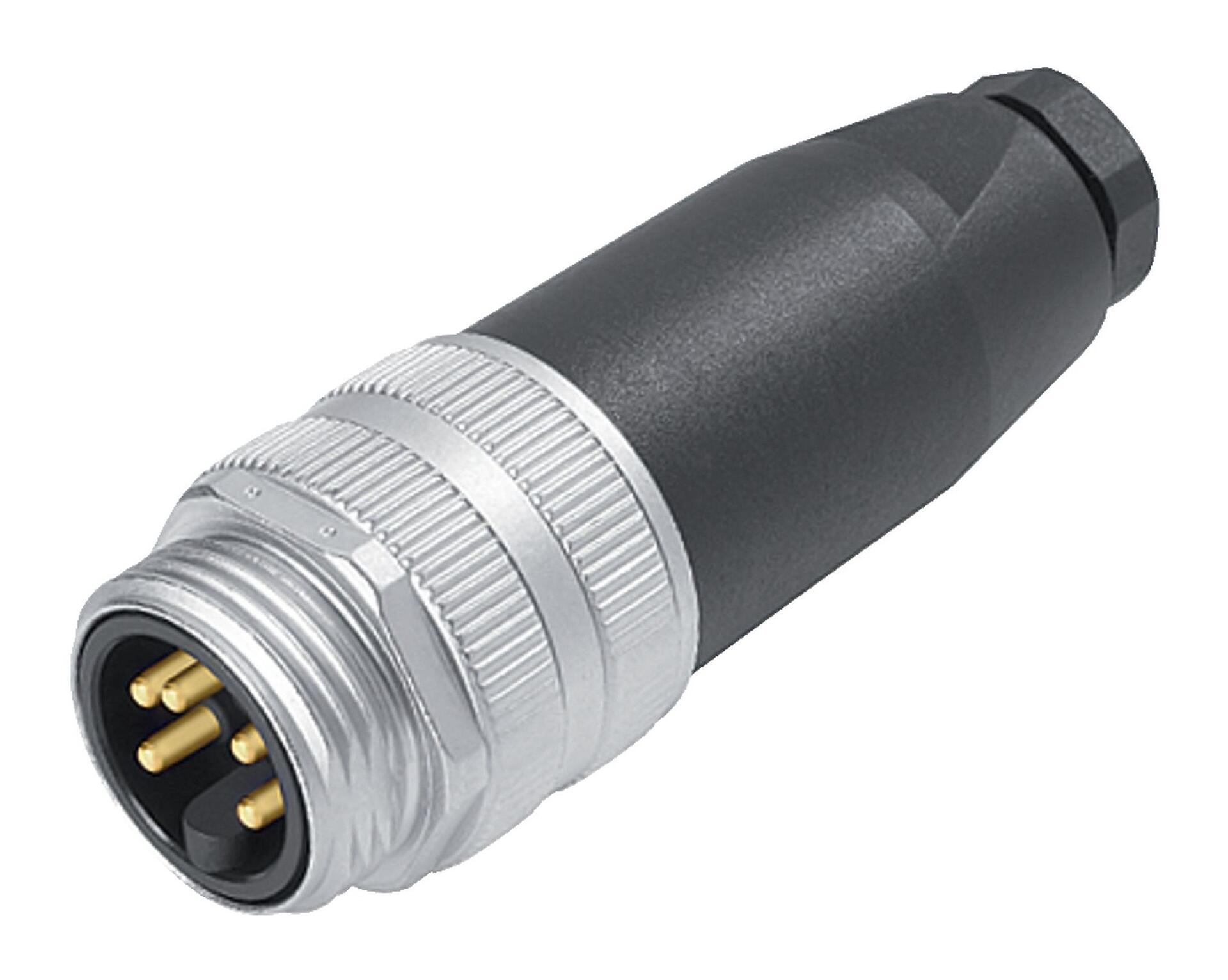

Ilustración 99 2443 32 04 - 7/8 — Ilustración

Vista en 3D 99 2443 32 04 - 7/8 — Vista en 3D

Descripción del artículo 99 2443 32 04 - 7/8 — Descripción del artículo

Dibujo a escala 99 2443 32 04 - 7/8 — Dibujo a escala

Instrucción de montaje 99 2443 32 04 - 7/8 — Instrucción de montaje

Disposición de los contactos (lado de la conexión) 99 2443 32 04 - 7/8 — Disposición de los contactos (lado de la conexión)

Número de orden	99 2443 32 04
Diseño de conector	Conector de cable macho
Versión	Conector macho recto
Sistema de bloqueo de conector	tornillo
Terminación	tornillo extraíble
Grado de protección	IP67
Área de la sección transversal	máx. 1,50 mm² / AWG 16
Salida de cable	10,0-12,0 mm
Rango de temperatura desde / hasta	-25 °C / 85 °C
Operacion mecanica	> 50 ciclos de conexión
Peso (gr)	59.98
Número de arancel aduanero	85369010
País de origen	DE

Voltaje nominal	300 V (600 V UL)
Voltaje de impulso nominal	4000 V
Corriente nominal (40 ° C)	9,0 A
Resistencia de aislamiento	≥ 10¹⁰ Ω
Grado de contaminación	3
Categoría de sobrevoltaje	III
Grupo de materiales	III
Cumplimiento de EMV	sin blindaje

Material de la carcasa	PBT
Material del cuerpo de contacto	PUR/PA
Material de contacto	CuZn (latón) / CuSn (bronce)
Chapado de contacto	Au (oro)
Material de bloqueo	Fundición de zinc niquelada
REACH SVHC	CAS 7439-92-1 (Lead)
Número SCIP	73261f9f-c25c-4a46-b8e5-db9883508305

Approvals	UL, VDE

eCl@ss 11.1	27-44-01-02
ETIM 9.0	EC002635

Directiva de baja tensión	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Informar de un error en esta página

Aviso general de exención de responsabilidad

El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
Para bloquear el conector del cable en el conector del dispositivo, recomendamos apretar el anillo roscado a 1,5 Nm. Hay disponible una llave dinamométrica adecuada como accesorio (nº de pedido 07 0082 000).

Descargas

Ficha técnica 99 2443 32 04

Certificado VDE

Declaración de conformidad CE

Directiva de baja tensión

Declaración de conformidad UNKA

Equipo eléctrico

Datos CAD

Elija su formato preferido
