Número de orden: 99 0639 37 05

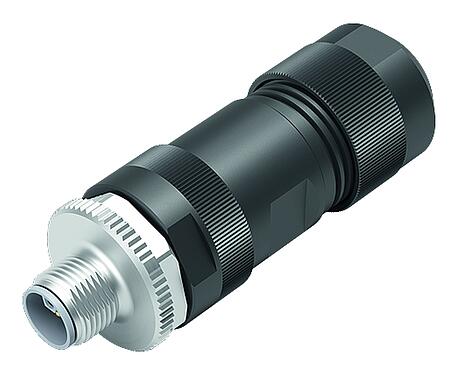

M12-L Conector de cable macho, Número de contactos: 4+FE, 8,0-13,0 mm, sin blindaje, tornillo extraíble, IP67, M12x1,0, UL 2237 en preparación, con conexión de PE
M12, serie 823, Tecnología de automatización - voltaje y fuente de alimentación
Características generales
másmenos| Número de orden | 99 0639 37 05 |
| Diseño de conector | Conector de cable macho |
| Tipo estándar | DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10 |
| Versión | Conector macho recto |
| Sistema de bloqueo de conector | tornillo |
| Terminación | tornillo extraíble |
| Grado de protección | IP67 |
| Área de la sección transversal | máx. 1,50 mm² con casquillo / máx. 2,50 mm² sin casquillo / AWG 16 con casquillo / AWG 14 sin casquillo |
| Salida de cable | 8,0-13,0 mm |
| Rango de temperatura desde / hasta | -40 °C / 105 °C |
| Operacion mecanica | > 100 ciclos de conexión |
| Información adicional |
UL 2237 en preparación con conexión de PE |
| Peso (gr) | 49.07 |
| Número de arancel aduanero | 85369010 |
Parámetros eléctricos
másmenos| Voltaje nominal | 63 V |
| Voltaje de impulso nominal | 1500 V |
| Tensión nominal de impulso UL | 1500 V |
| Corriente nominal (40 ° C) | 12 A (a 1,5 mm²/AWG 16) / 16 A (a 2,5 mm²/AWG 14) |
| Resistencia de aislamiento | > 10¹⁰ Ω |
| Grado de contaminación | 3 |
| Categoría de sobrevoltaje | III |
| Grupo de materiales | I |
| Cumplimiento de EMV | sin blindaje |
Material
másmenos| Material de la carcasa | PA |
| Material del cuerpo de contacto | PA (UL94 V-0) |
| Material de contacto | CuZn (latón) |
| Chapado de contacto | Au (oro) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| Número SCIP | 5d09d3ef-b836-40b4-8d83-f8fcd0913f08 |
Clasificaciones
másmenos| ETIM 9.0 | EC002635 |
Aviso general de exención de responsabilidad
- Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
- Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
- Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
