Número de orden: 09 5271 10 04

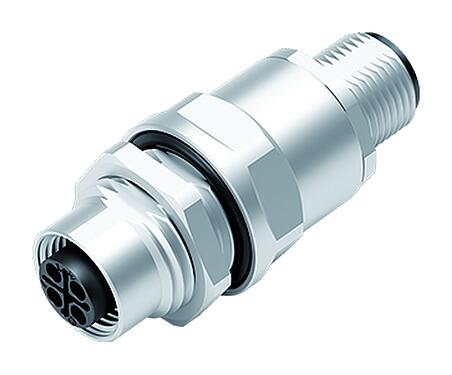

M12 Casquillo del armario de distribución, Número de contactos: 3+PE, blindado, enchufable, IP67, UL, M12x1,0

M12-S, serie 814, Tecnología de automatización - voltaje y fuente de alimentación
Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 09 5271 10 04
Diseño de conector Casquillo del armario de distribución
Tipo estándar DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versión Casquillo del armario de distribución
Sistema de bloqueo de conector tornillo
Terminación enchufable
Grado de protección IP67
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 42.30
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 630 V (600 V UL)
Voltaje de impulso nominal 6000 V
Corriente nominal (40 ° C) 12,0 A
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales II
Cumplimiento de EMV blindado
Material de la carcasa CuZn (Latón niquelado)
Material del cuerpo de contacto PA negro
Material de contacto CuZn (latón)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 1d6b6f49-e503-4531-8bd7-9e45263339fb
ETIM 9.0 EC003569
Directiva de bajo voltaje 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  4. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
  5. En el caso de los conectores de cable con anillo roscado metálico, es imprescindible asegurar la conexión con el contacto de protección PE del conector del aparato. No se permite la conexión de cables entre conectores de aparatos que no estén conectados al contacto PE. El usuario debe garantizar una conexión continua del conductor de protección.
