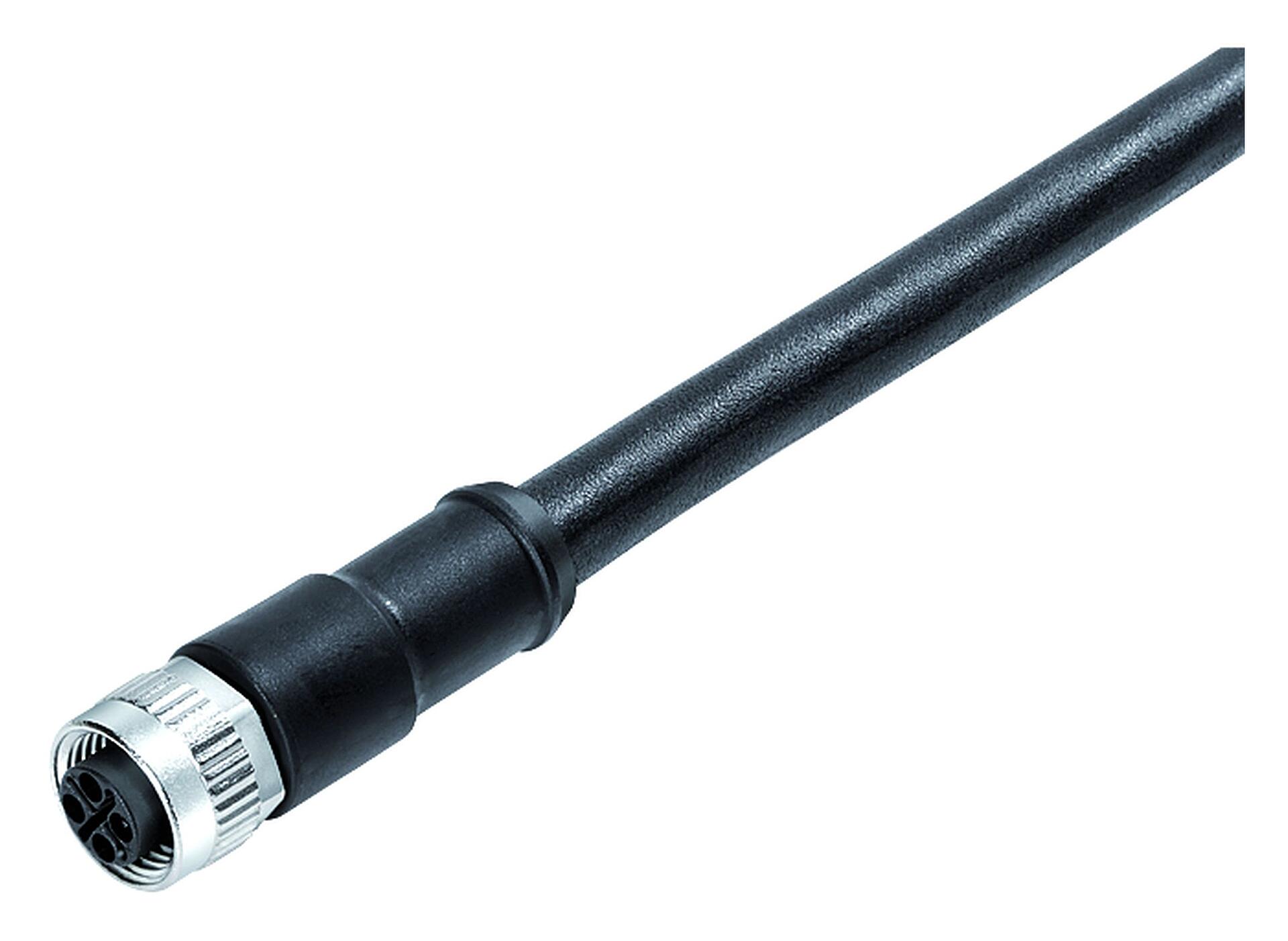

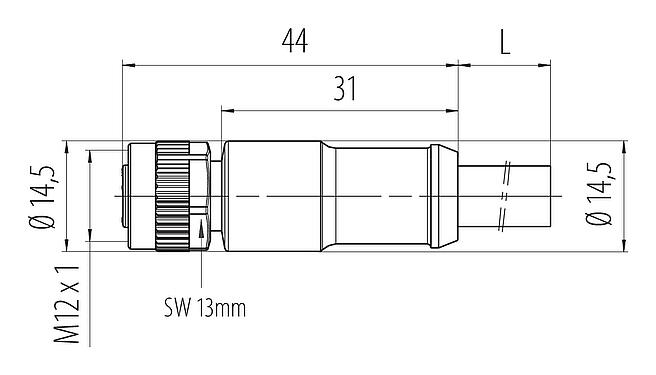

  4. M12 Conector de cable hembra, Número de contactos: 3+PE, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 5 m
Número de orden: 77 0690 0000 50704-0500

M12 Conector de cable hembra, Número de contactos: 3+PE, sin blindaje, moldeado en el cable, IP68, PUR, negro, 4 x 1,50 mm², 5 m

M12-S, serie 814, Tecnología de automatización - voltaje y fuente de alimentación
Números de contactos disponibles
(Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud).
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 77 0690 0000 50704-0500
Diseño de conector Conector de cable hembra
Tipo estándar DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Longitud del cable 5 m (Estándar 2 m y 5 m. Otras longitudes disponibles previa solicitud).
Versión Conector hembra recto
Sistema de bloqueo de conector tornillo
Terminación moldeado en el cable
Grado de protección IP68
Área de la sección transversal 1,50 mm² / AWG 16
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 241.00
Número de arancel aduanero 85444290
Voltaje nominal 630 V
Voltaje de impulso nominal 6000 V
Corriente nominal (40 ° C) 12,0 A
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales II
Cumplimiento de EMV sin blindaje
Material de la carcasa PUR
Material del cuerpo de contacto PUR
Material de contacto CuSn (bronce)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP 43539fea-1609-45a5-8262-b4b403074a39
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Directiva de bajo voltaje 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
Directiva RoHS 2011/65/EU (EN 50581:2012)
Datos de cable
másmenos
Estructura del cable
Diámetro del cable 8,1 mm
Sección transversal 4 x 1,50 mm²
carcasa de material PUR
Aislamiento de un solo cable PP
Estructura de un solo cable 84 x 0,15 mm
Color del cable negro
Propiedades electricas
Resistencia del conductor 146 Ω/Km (20°C)
Propiedades mecánicas
Cable de radio de curvatura fijo ≥ 10 x Ø
Radio de curvatura del cable móvil ≥ 15 x Ø
Ciclos de flexión 5 millones
Distancia de viaje, horizontal 20 m
Velocidad de viaje 180 m/min (a 2,5 m)
Propiedades térmicas
Cable de rango de temperatura en movimiento de / a -20 °C / 80 °C
Cable de rango de temperatura fijo de / a -50 °C / 80 °C
Otras características
Libre de halógeno
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  7. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
  8. En el caso de los conectores de cable con anillo roscado metálico, es imprescindible asegurar la conexión con el contacto de protección PE del conector del aparato. No se permite la conexión de cables entre conectores de aparatos que no estén conectados al contacto PE. El usuario debe garantizar una conexión continua del conductor de protección.
