  4. M12 Conector de cable macho, Número de contactos: 2+PE, 8,0-10,0 mm, sin blindaje, tornillo extraíble, IP67, UL
Número de orden: 99 0685 19 03

M12 Conector de cable macho, Número de contactos: 2+PE, 8,0-10,0 mm, sin blindaje, tornillo extraíble, IP67, UL

M12-S, serie 814, Tecnología de automatización - voltaje y fuente de alimentación

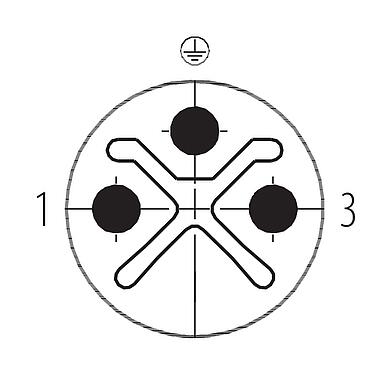

Números de contactos disponibles
Comparar el producto
Descargas
Características generales
másmenos
Número de orden 99 0685 19 03
Diseño de conector Conector de cable macho
Tipo estándar DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versión Conector macho recto
Sistema de bloqueo de conector tornillo
Terminación tornillo extraíble
Grado de protección IP67
Área de la sección transversal máx. 1,50 mm² con casquillo / máx. 2,50 mm² sin casquillo / AWG 16 con casquillo / AWG 14 sin casquillo
Salida de cable 8,0-10,0 mm
Rango de temperatura desde / hasta -40 °C / 85 °C
Operacion mecanica > 100 ciclos de conexión
Peso (gr) 23.23
Número de arancel aduanero 85369010
País de origen DE
Voltaje nominal 630 V
Voltaje de impulso nominal 6000 V
Corriente nominal (40 ° C) 16,0 A
Grado de contaminación 3
Categoría de sobrevoltaje III
Grupo de materiales II
Cumplimiento de EMV sin blindaje
Material de la carcasa PA
Material del cuerpo de contacto PA
Material de contacto CuZn (latón)
Chapado de contacto Au (oro)
REACH SVHC CAS 7439-92-1 (Lead)
Número SCIP e4dfad18-97b4-48eb-8682-c3b94b0d6641
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Directiva de bajo voltaje 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Aviso general de exención de responsabilidad
  1. El conector no debe estar enchufado ni estar desenchufado bajo carga. El incumplimiento y el uso inadecuado pueden provocar lesiones personales.
  2. Los conectores se han desarrollado para aplicaciones en planta de ingeniería, control y construcción de equipos eléctricos. El usuario es responsable de comprobar si los conectores también se pueden utilizar en otras áreas de aplicación.
  3. Para proteger contra la apertura involuntaria del conector, la rosca entre la carcasa y la cabeza del conector debe asegurarse con un adhesivo de cianoacrilato adecuado cuando se use en circuitos con voltajes peligrosos al tacto. Esto no se aplica a los conectores utilizados en circuitos SELV y PELV según IEC 61140 (EN 61140, VDE 0140-1).
  4. Los conectores que se utilizan en circuitos con voltajes peligrosos al tacto sólo pueden ser instalados y utilizados por, o bajo la supervisión de, personas con formación en ingeniería eléctrica, teniendo en cuenta las normativas y normas aplicables.
  5. El usuario debe tomar las precauciones de seguridad adecuadas para asegurarse de que el conector no pueda desconectarse accidentalmente.
  6. Los conectores enchufables con protección del recinto IP67 e IP68 no son adecuados para su uso bajo el agua. Cuando se utilizan en exteriores, los conectores enchufables deben protegerse por separado contra la corrosión. Para obtener más información sobre las clases de protección IP, consulte "información técnica" Centro de descargas
  7. Para bloquear el conector del cable con el conector del dispositivo, el anillo roscado se aprieta "apretado con la mano"(aprox. 60 cNm).
  8. En el caso de los conectores de cable con anillo roscado metálico, es imprescindible asegurar la conexión con el contacto de protección PE del conector del aparato. No se permite la conexión de cables entre conectores de aparatos que no estén conectados al contacto PE. El usuario debe garantizar una conexión continua del conductor de protección.
